通过超大屏幕拼接出一个超高分辨率屏幕的好处,将更多的重要信息(图形、图像、视频等)展现出来,这种高精度显示应用到公安、交通、能源单位的监控指挥中心、广播电视内容展示、航空航天、制造、科研单位的三维视景仿真/可视化分析等,超高分辨率显示内容丰富、图形和图像超精细、视频完整全面,好处显而易见



超大屏拼接的主流应用,按数据种类划分:
1. 图形类  三维设计、虚拟装配、视景仿真。。。
2. 图像类  三维GIS、卫星影像、航拍影像、石油地质资料可视化、医学影像。。。
3. 视频类  视频监控、高清/超高清视频播放、安防AI智能。。。

超高分辨率的大屏显示卡顿
复杂大型三维图形、超高精度图像、高分辨率的视频等,因计算量超出常规,传统计算机、服务器、图形工作站因硬件配置架构或性能不足,三维模型、图像显示,视频播放因算力不够,造成卡顿,两种解决方式:
方式1  单机架构 ,使用简单,费用低
方式2  分布式集群架构,软件开发复杂,成本高,维护难度大

今天重点介绍单机硬件配置方案,与之匹配的高性能计算机/专业图形工作站,完美的胜任复杂的多种内容流畅展现出来,这种计算设备的硬件配置是什么样的?

西安坤隆计算机科技有限公司专注于为行业应用提供高性能计算硬件配置方案,我们可以用一台机器提供超高分辨率的显示,同时保证超大的复杂三维图形、图像、视频等,无卡顿、流畅展示,提供一种高性价比、高性能、高可靠的工作站架构的解决方案

(一) 拼接显示布局与分辨率

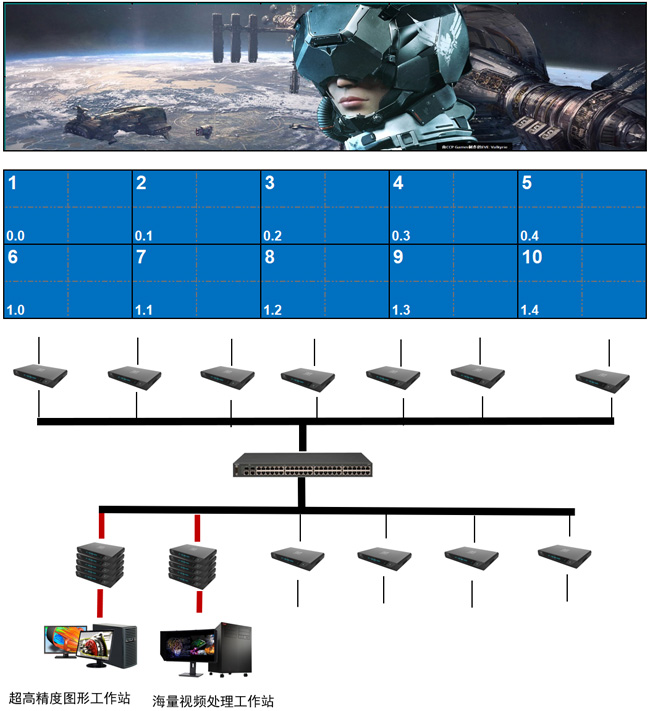

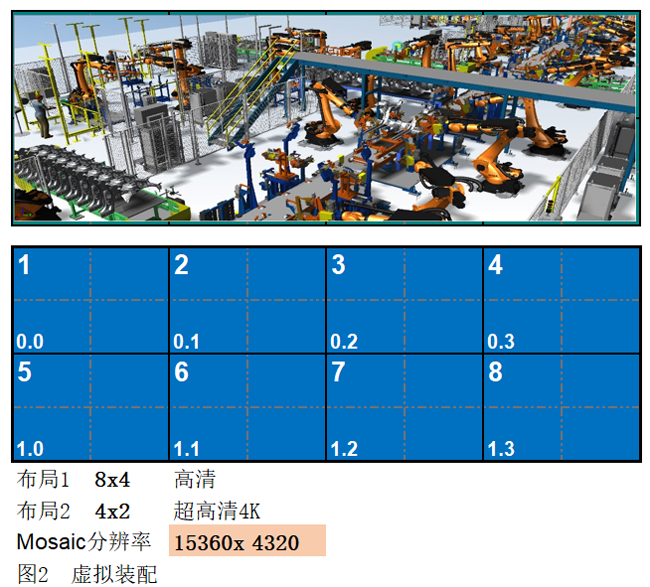

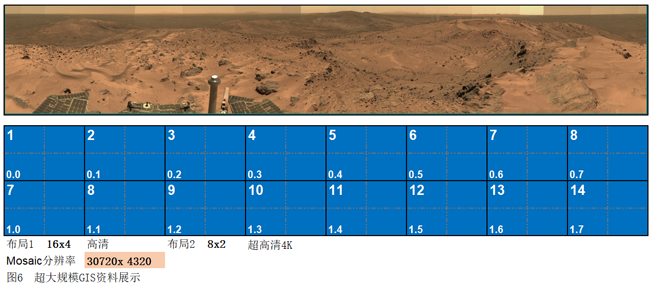

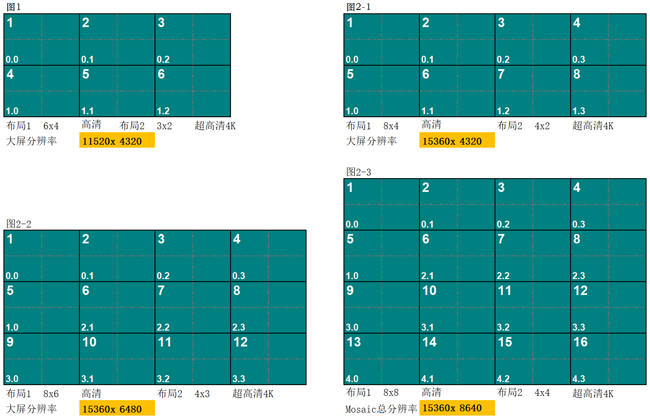

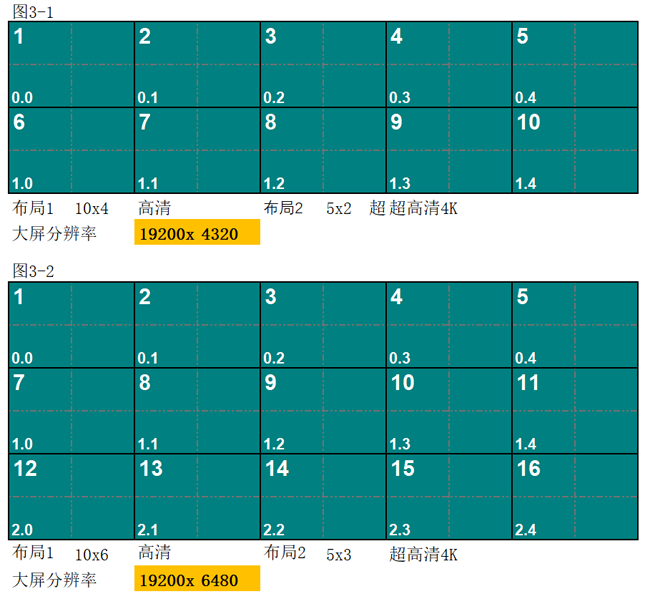

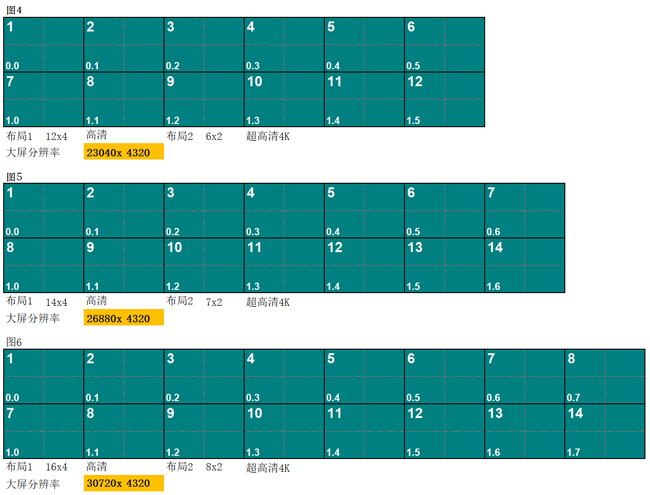

现在最新nvidia专业显卡单机支持到四块卡,UltraLAB提供的大屏拼接规格及分辨率下图:






(二)超高分辨率屏幕显示内容分析
拼接规格参数汇总表

NO

拼接屏数量

拼接方式1

显卡输出

拼接方式2

拼接屏最大分辨率

像素

X1

Y1

数量

X0

Y0

X

Y

单位:

1

24

6

x4

6

3

x2

11520

4320

4977

2-1

32

8

x4

8

4

x2

15360

4320

6636

2-2

48

8

x6

12

4

x3

15360

6480

9953

2-3

64

8

x8

16

4

x4

15360

8640

13271

3-1

40

10

x4

10

5

x2

19200

4320

8294

3-2

60

10

x6

15

5

x3

19200

6480

12442

4

48

12

x4

12

6

x2

23040

4320

9953

5

56

14

x4

14

7

x2

26880

4320

11612

6

64

16

x4

16

8

x2

30720

4320

13271



备注 假设 单屏分辨率 X1=1920,Y1=1080(X0=2*X1=3840,Y0=2*Y1=2160),

从上表看的到,这种高精度的像素从4977万~1.3亿,数据量非常大
如果是图形类展示,图形生成的几何顶点数据计算非常大
如果是图像类展示,显存要有足够的空间,另外图像转换移动计算量也非常大
如果是视频类展示,提供足够核数,保证多路视频流畅播放解码,如果是超高频4K视频播放,需要更强大的解码计算
如果是文字或ppt类展示,大量文字转换成像素计算量也非常大

显示内容分类与计算特点

NO

分类

典型应用

计算特点

第一类

图形类

视景仿真、虚拟现实

三维设计、虚拟装配

三维图形转动,缩放,几何顶点计算量巨大,超高频CPU和高端显卡

第二类

图像类

三维GIS

航空影像

医学影像

石油地质资料可视化

展示大数据量图像,超高频cpu和大显存,海量存储+io

第三类

视频类

视频监控

海量存储+多路视频并行处理
