（一）地震资料解释介绍
地震资料解释是把经过处理的地震数据变成地质成果的过程，经数字处理后提供的大量水平叠加剖面、偏移剖面或者一块三维数据体等地震资料，包括运用波动理论和地质知识，综合地质、钻井、测井等各项资料，做出构造解释、地层解释，岩性和烃类检测解释及综合解释，对这些资料进行综合分析、模拟计算、反复对比，绘出有关的成果图件，对测区作出含油气评价，提出钻井位置等
图1 地震资料采集、存储、处理及解释过程
地震资料解释是一个人机交互过程, 解释专家把相应地震资料从存储系统中调入到工作站内存里，生成相应的地质模型进行分析，为保证图形的精度和对模型分析过程中,流畅显示出三维地震资料, 对工作站硬件中的CPU、内存、硬盘、图卡、显示器都有一定的要求。其中 CPU涉及到对地震资料数据读取控制、数据格式换算和图形显示数据几何计算、数值模拟计算等，内存容量大小与地震资料解释规模有很大的关联, 内存容量配备大些,存放更多的地震资料, 读取等待时间时间大幅缩短，处理速度就很快, 另外图卡对高分辨率的数据更直接关联, 数据存储的硬盘方面，容量大, 可满足更大规模的资料处理及时调用，硬盘的io带宽高, 满足海量数据精细解释的密集读写, 所以工作站硬件配置与解释软件的性能发挥有密切正关联,下面我们从应用角度, 逐个对工作站配件要求进行分解.
(二)工作站硬件在地震资料解释中的角色
1. 显示方案
地震资料解释是针对将经过处理好的地震资料进行图形、图像处理和显示过程，解释工作站的图形分辨率越高，显示内容越丰富，越有利于精细分析与研究,配备高分辨率和高清晰度的大屏幕。同时配套高性能图形加速显卡，以便进行流畅的三维可视化解释.
XASUN提供三种桌面级应用的显示方案:
方案1: 提供双屏幕显示方案, 分辨率高达2560x1440
图2

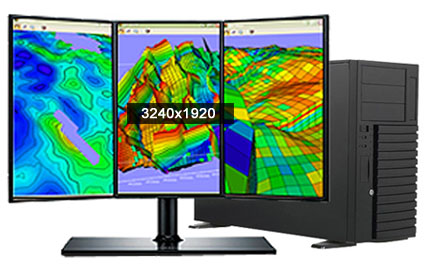

方案2：提供三屏拼接式显示方案，整屏分辨率高达3240x1920，也可以三个屏幕独立显示，每个分辨率为1080x1920，或相邻两个屏幕构成一个逻辑屏(2160x1920)

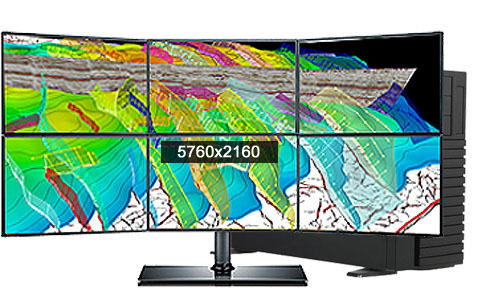

为了保证视觉的流畅显示, 在不同的分辨率下,显示内容数据量是不同的，所以不同规模的应用，图卡的显存容量要保证。
|
NO
|
拼接方式
|
分辨率X
|
24帧带宽(MB)
|
60帧带宽(MB)
|
100帧带宽(MB)
|
|
1
|
单屏
|
2560x1440
|
316
|
791
|
1318
|
|
2
|
双屏
|
5120x1440
|
633
|
1582
|
2637
|
|
3
|
三屏
|
3240x1920
|
534
|
1335
|
2225
|
|
4
|
六屏
|
5760x2160
|
1068
|
2670
|
4449
|
表1 上述带宽数据是基于色彩30位换算的结果
XASUN配备目前最快的图卡Nvidia K5000，采用Kepler 架构，可打造出的全球最快、最节能的显卡以加速地震资料解释软件应用。面对最复杂的模型进行设计、利用更丰富的场景细节与特效来制作内容以及为科学探索而处理大型数据集时，用户可以仰仗该显卡出众的互动性能，更快地得出成果。 Nvidia Quadro K5000 具备一系列创新特性，其中包括可为关键图形运算而提升单位时钟频率吞吐量的 SMX、让 GPU 能够直接从显存中引用纹理的「无约束纹理」(Bindless Texture)。此外，该显卡最多可支持四台显示器，满足用于驱动大规模可视化解决方案
3．中央处理器（CPU）
数据资料解释是人机交互过程,数据从硬盘读取到内存中, 数据格式转换成图形显示的基本数据, 这个过程数据量大对CPU的计算性能是一个不小考验, 另外由于数据处理的特点，应用软件往往仅调用cpu的一个核参与计算, 因此要想让快速运算，使用单核频率高的处理器更合理。
XASUN EX320图形工作站配备intel Xeon E3 1200v2处理器,该处理器采用sandybridge架构,新增AVX 256位高级矢量指令集, CPU处理速度较上一个Xeon 3400提升80%以上,是整个Xeon处理器全系列中，单核频率最高的，具有功耗低的特性,是地震资料解释非常理想的处理器。
|
编号或型号
|
核数
|
频率
|
TB
|
缓存
|
QPI
|
功耗
|
通道
|
针脚
|
性能1
|
性能2
|
|
Xeon E3-1290v
|
4
|
3.7
|
4.1G
|
8MB
|
5GTs
|
87W
|
2
|
1155
|
29.6
|
118.4
|
|
Xeon E3-1280v
|
4
|
3.6
|
4.0G
|
8MB
|
5GTs
|
69W
|
2
|
1155
|
28.8
|
115.2
|
|
Xeon E3-1270v
|
4
|
3.5
|
3.9G
|
8MB
|
5GTs
|
69W
|
2
|
1155
|
28
|
112
|
|
Xeon E3-1240v
|
4
|
3.4
|
3.8G
|
8MB
|
5GTs
|
69W
|
2
|
1155
|
27.2
|
108.8
|
|
Xeon E3-1230v
|
4
|
3.3
|
3.7G
|
8MB
|
5GTs
|
69W
|
2
|
1155
|
26.4
|
105.6
|
|
Xeon E3-1220v
|
4
|
3.1
|
3.6G
|
8MB
|
5GTs
|
69W
|
2
|
1155
|
24.8
|
99.2
|
|

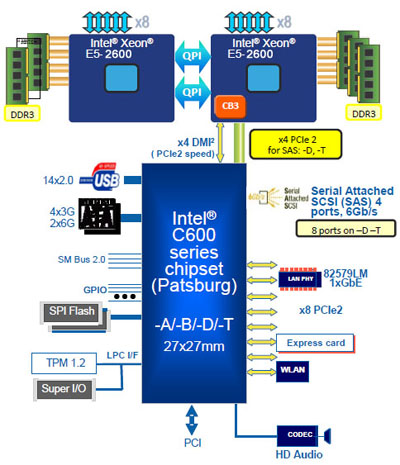

编号或型号
|
核数
|
频率
|
TB
|
缓存
|
双QPI
|
功耗
|
通道
|
性能1
|
性能2
|
|
Xeon E5 2687W
|
8
|
3.1G
|
3.8G
|
20MB
|
8.0GTs
|
150W
|
8
|
25
|
397
|
|
Xeon E5 2690
|
8
|
2.9G
|
3.8G
|
20MB
|
8.0GTs
|
135W
|
8
|
23
|
371
|
|
Xeon E5 2680
|
8
|
2.7G
|
3.5G
|
20MB
|
8.0GTs
|
130W
|
8
|
22
|
346
|
|
Xeon E5 2670
|
8
|
2.6G
|
3.3G
|
20MB
|
8.0GTs
|
115W
|
8
|
21
|
333
|
|
Xeon E5 2665
|
8
|
2.4G
|
3.1G
|
20MB
|
8.0GTs
|
115W
|
8
|
19
|
307
|
|
Xeon E5 2660
|
8
|
2.2G
|
3G
|
20MB
|
8.0GTs
|
95W
|
8
|
18
|
282
|
|
Xeon E5 2650
|
8
|
2.0G
|
2.8G
|
20MB
|
8.0GTs
|
95W
|
8
|
16
|
256
|
|
Xeon E5 2667
|
6
|
2.9G
|
3.5G
|
15MB
|
7.2GTs
|
130W
|
8
|
20
|
240
|
|
Xeon E5 2640
|
6
|
2.5G
|
3G
|
15MB
|
7.2GTs
|
95W
|
8
|
20
|
240
|
|
Xeon E5 2630
|
6
|
2.3G
|
2.8G
|
15MB
|
7.2GTs
|
95W
|
8
|
18
|
221
|
|
Xeon E5 2620
|
6
|
2.0G
|
2.5G
|
15MB
|
7.2GTs
|
95W
|
8
|
16
|
192
|
|
Xeon E5 2643
|
4
|
3.3G
|
3.5G
|
10MB
|
6.4GTs
|
80W
|
8
|
26
|
211
|
|
Xeon E5 2609
|
4
|
2.4G
|
|
10MB
|
6.4GTs
|
80W
|
8
|
19
|
154
|
|
Xeon E5 2603
|
4
|
1.8G
|
|
10MB
|
6.4GTs
|
80W
|
8
|
14
|
115
|
4．内存
在人机交互过程，解释系统要求图形显示流畅，图形生成及时，内存量要足够大，同时数据带宽有一定要求
XASUN EX320配套支持DDR3-1600 ECC，双通道架构，每个通道数据带宽理论到12.8GB/s，最高内存容量达32GB满足中大规模地震资料解释应用
XASUN EX560支持CPU-内存高达8通道，总带宽102GB/s，最高容量达512GB，满足超大规模地震资料解释应用
5．硬盘
三维地震资料解释使用的数据量和信息量很大，加上地震资料解释需要一定的周期，随时都可能调用加载到硬盘中的原始数据和解释成果数据，因此要求解释系统要有足够大的磁盘存储空间。硬盘是整个解释过程数据读取最影响性能的一个环节，数据读取，虚拟内存使用都涉及到硬盘的性能，XASUN通过提升高io带宽解决方案，满足数据解释对硬盘io要求。
6．网口
如果从网络存储读取直接读取数据,XASUN工作站支持最高8个千兆或万兆或infiniband网络接口的扩展
|
|
