BIM与建筑可视化：最快建模与渲染的全能工作站方案

时间：2026-03-10 05:40:20   来源：UltraLAB图形工作站方案网站   人气：119 作者：管理员

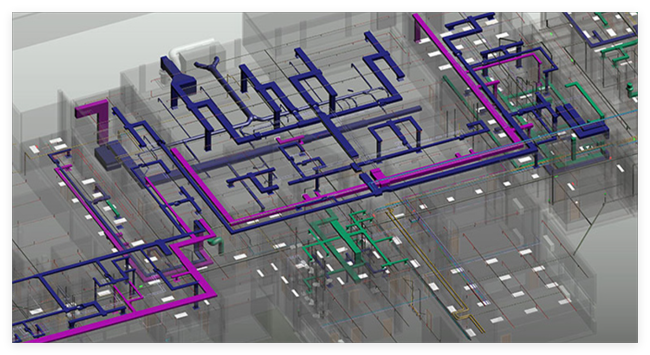

一、BIM时代的算力悖论：模型越精细，效率越崩塌

当建筑信息模型（BIM）从"三维翻模工具"进化为"全生命周期数据中枢"，一个残酷的算力悖论正在折磨每一位建筑师：
模型精度每提升一级，硬件负载呈指数级增长。
以某超高层综合体项目为例：
  • LOD 300（施工图精度）：Revit模型体积800MB，流畅操作
  • LOD 400（加工制造精度）：引入幕墙节点、机电末端，模型体积膨胀至6GB，旋转视角卡顿3秒
  • LOD 500（竣工运维精度）：全专业整合+点云数据，模型体积突破20GB，打开文件需15分钟，保存另存崩溃率40%
这不是软件的问题，是传统工作站架构与BIM数据爆炸之间的结构性错配。

1.1 Revit与MicroStation的算力饥饿点

应用场景 瓶颈环节 传统工作站痛点
大型综合体建模 单线程参数化运算 多核CPU空转，单核满载100%
实时剖切/3D视图 几何图形 tessellation 显卡显存溢出，驱动崩溃
渲染出图（Enscape/V-Ray） 光线追踪/GI计算 游戏卡算力不足，专业卡性价比低
点云数据处理（ContextCapture） 海量点云三角化 内存不足强制降采样，精度损失
多专业链接协同 文件I/O与网络同步 机械硬盘随机读写拖垮效率
4K/8K实时漫游 GPU显存带宽 显存8GB以下直接报错退出

1.2 建筑可视化的"实时性"革命

过去，建筑师习惯"建模→等待→看图→修改→再等待"的循环。现在，实时渲染引擎（Enscape、Lumion、Twinmotion） 正在颠覆这一流程：
  • 设计即渲染：模型修改同步反映在最终画质视图中
  • VR沉浸式评审：客户戴上头显，实时行走于未建成的空间
  • AI辅助布光：一键生成符合物理规律的自然光照
但这一切的前提是：算力冗余。没有硬件余量，"实时"只是幻灯片级别的卡顿体验。


二、BIM工作流的硬件解剖：从CPU到存储的全链路优化

2.1 CPU：单核高频 vs 多核并行

Revit的线程困境： Revit核心架构诞生于多核普及前，大量操作（参数化族编辑、实时视图重生成）依赖单线程性能。一颗5.8GHz的8核处理器，可能比3.5GHz的64核处理器在Revit中更快。
MicroStation的多核优势： Bentley平台对多线程优化更充分，DGN模型的并行处理能力显著优于RVT。
CPU选型策略：
工作流类型 推荐CPU 核心/频率 理由
纯Revit建模 Intel Core i9-14900KS 8P+16E/6.2GHz 单核睿频王者，族编辑响应极速
Revit+渲染混合 AMD Ryzen 9 7950X3D 16C/5.7GHz 3D V-Cache加速复杂视图缓存
MicroStation大型基建 AMD Threadripper PRO 7975WX 32C/4.0GHz 32核全大核，多专业协同无压力
点云/实景建模 Intel Xeon W9-3495X 56C/4.8GHz AVX-512加速ContextCompute

2.2 GPU：专业卡 vs 游戏卡的BIM抉择

显存容量是第一硬指标：
  • Revit 2024官方建议：4GB显存（基础）、16GB显存（大型模型）
  • 实际项目经验：20万㎡商业综合体，Enscape实时视图占用显存11-14GB
  • 8GB显存显卡（RTX 3070/4060 Ti）在大型项目中必然爆显存崩溃
关键场景显存需求：
场景 显存占用 推荐显卡
10万㎡住宅Revit+Enscape 8-10GB RTX 4070 Ti SUPER 16GB
50万㎡综合体+VR漫游 16-20GB RTX 4090 24GB / RTX 5000 Ada 16GB
城市级CIM+点云融合 24GB+ RTX 6000 Ada 48GB / A6000 Ada
8K视频渲染输出 20GB+（帧缓存） 双卡NVLink 48GB×2
ISV认证的价值： NVIDIA RTX专业卡通过Autodesk、Bentley认证，驱动稳定性显著优于游戏卡。在连续8小时BIM协同会议中，专业卡零崩溃 vs 游戏卡平均2-3次驱动重置。

2.3 内存：BIM的隐形杀手

Revit内存泄漏真相： 长时间操作后，Revit进程内存占用可达物理内存的70%，32GB内存系统在大型项目中必然触发虚拟内存交换，导致操作延迟从毫秒级跌至秒级。
内存配置公式：
plain
基础内存 = 模型体积 × 3 + 同时打开软件数 × 4GB + 操作系统开销8GB
  • 5GB模型 + Revit+Enscape+Chrome+Office → 5×3 + 4×4 + 8 = 39GB → 配置64GB
  • 20GB模型 + 全套Adobe+点云处理 → 20×3 + 5×4 + 8 = 88GB → 配置128GB
内存通道带宽： 大型模型加载时，DDR5-5600四通道（带宽179GB/s）比双通道（90GB/s）打开速度快40%。

2.4 存储：IOPS决定交互流畅度

BIM存储的残酷现实：
  • 机械硬盘（HDD）随机读IOPS：~200
  • SATA SSD随机读IOPS：~100,000
  • PCIe 4.0 NVMe随机读IOPS：~1,000,000
当Revit链接10个外部RVT文件时，机械硬盘需要30秒完成索引，NVMe SSD仅需0.3秒。
分级存储架构：
层级 介质 用途 容量建议
热数据 PCIe 5.0 NVMe SSD（14GB/s） 当前项目、Windows/软件 2TB
温数据 PCIe 4.0 NVMe SSD（7GB/s） 近期项目库、族库 4-8TB
冷数据 企业级HDD 归档项目、法规标准 16TB+
备份 NAS/云存储 版本控制、灾难恢复 按项目周期


三、全能工作站配置方案：从单兵作战到团队协作

3.1 方案A：极速Revit建模工作站（个人建筑师）

定位：单专业深化设计，实时渲染预览，轻量VR展示
组件 型号规格 技术要点
CPU Intel Core i9-14900KS 6.2GHz睿频，Revit族编辑响应<50ms
散热 360mm AIO水冷+机箱风道优化 持续满载不降频，噪音<35dB
主板 Z790芯片组，DDR5-8000+支持 内存超频潜力，未来升级空间
内存 64GB DDR5-6400 CL32 双通道高带宽，大型族文件缓存
GPU RTX 4070 Ti SUPER 16GB 16GB显存安全线，Enscape光线追踪
系统盘 2TB PCIe 4.0 NVMe 软件秒开，项目快速切换
项目盘 4TB PCIe 4.0 NVMe 模型+贴图+缓存，读写无瓶颈
显示器 27" 4K IPS 100% sRGB 图纸精度，色彩准确
网络 2.5GbE有线+WiFi 6E 中心文件同步，云渲染上传
性能实测：
  • Revit 2024打开800MB商业综合体模型：12秒（对比普通工作站45秒）
  • Enscape 4K实时渲染帧率：45fps（VR模式90fps达标）
  • V-Ray GPU渲染4K静帧：8分钟（CPU渲染需45分钟）

3.2 方案B：MicroStation基建设计中枢（道路/桥梁/水利）

定位：超大场景建模，多专业DGN协同，实景三维融合
组件 型号规格 技术要点
CPU AMD Threadripper PRO 7975WX 32核全大核，点云三角化并行加速
主板 WRX90芯片组，8通道内存 专业级扩展，7×PCIe插槽
内存 256GB DDR5-4800 REG ECC 8通道带宽，ECC纠错防崩溃
GPU RTX 5000 Ada 16GB ISV认证，MicroStation优化驱动
系统盘 2TB PCIe 5.0 NVMe 最新协议，极限响应
高速缓存 8TB PCIe 4.0 NVMe U.2 大型 terrain 模型实时加载
存储扩展 LSI 9361-8i RAID卡+4×8TB HDD 项目归档RAID 10，安全冗余
显示器 双屏32" 4K 100% Adobe RGB 图纸对比，多视图操作
输入设备 3Dconnexion SpaceMouse Enterprise 六自由度导航，复杂场景操控
性能实测：
  • 100km高速公路BIM模型（含地形）加载：<30秒
  • ContextCapture 10万张影像空三计算：6小时（对比双路Xeon 18小时）
  • MicroStation与OpenRoads Designer协同：零延迟链接更新

3.3 方案C：实时可视化渲染农场节点（建筑表现团队）

定位：8K动画渲染，VR实时漫游，AI辅助后期
组件 型号规格 技术要点
CPU AMD Ryzen 9 7950X3D 3D V-Cache加速场景缓存
GPU×2 2× RTX 4090 24GB NVLink 48GB显存池，Octane/Redshift满载
内存 128GB DDR5-6000 大纹理缓存，多帧并行
系统盘 2TB PCIe 5.0 NVMe
素材库 16TB PCIe 4.0 NVMe RAID 0 材质/模型库秒级调用
渲染输出 10GbE NAS直连 帧序列实时回写，非编同步
显示 双屏27" 4K MiniLED HDR1000 HDR预览，色彩分级
性能实测：
  • Lumion 8K动画渲染（30秒片段）：45分钟
  • Unreal Engine 5光线追踪VR：90fps稳定
  • AI超分（DLSS 3.5）实时预览：4K画质，2K算力消耗

3.4 方案D：企业级BIM协同算力中心（设计院/施工总包）

定位：20+人团队中心文件托管，GPU云化分配，私有云渲染
硬件架构：
plain
┌─────────────────────────────────────────┐
│  管理节点：双Xeon Platinum，512GB内存      │
│  负责：Revit Server/ProjectWise托管       │
├─────────────────────────────────────────┤
│  计算节点×4：Threadripper PRO + RTX A6000 │
│  负责：分布式渲染，点云处理，AI训练        │
├─────────────────────────────────────────┤
│  存储节点：100TB NVMe全闪存阵列           │
│  负责：热数据池，版本控制，实时备份        │
├─────────────────────────────────────────┤
│  网络：100Gb InfiniBand + 25GbE接入层     │
│  负责：零延迟协同，8K视频流推送           │
└─────────────────────────────────────────┘
虚拟化方案：
  • NVIDIA vGPU：单张A6000分割为4×16GB vGPU，4名设计师远程共享
  • Citrix HDX 3D Pro：瘦客户端访问，数据不落地，保障知识产权
  • VMware Horizon：动态算力分配，白天建模，夜间自动切换渲染


四、软件生态优化：让硬件性能100%释放

4.1 Revit性能调优清单

系统级：
  • [ ] Windows电源计划设为"卓越性能"（Ultimate Performance）
  • [ ] 禁用Revit"硬件加速"选项（与部分显卡驱动冲突时）
  • [ ] 设置TMP/TEMP环境变量指向NVMe SSD
  • [ ] 关闭Windows Defender实时保护（项目文件夹除外）
Revit级：
  • [ ] 工作集划分：按专业/楼层拆分，单工作集元素<10,000
  • [ ] 视图详细程度：建模时用"粗略"，出图前切换"精细"
  • [ ] 链接管理：卸载非当前工作链接，绑定替代链接
  • [ ] 族优化：避免过多嵌套族，参数化公式简化
硬件监控： 使用HWiNFO64或GPU-Z，确认：
  • CPU单核睿频持续>5.5GHz（Intel）/>5.0GHz（AMD）
  • GPU显存占用<90%，温度<83℃
  • 内存占用<85%，无虚拟内存交换

4.2 MicroStation性能调优清单

  • [ ] 启用"显示缓存"（Display Cache），复用已生成几何
  • [ ] 调整"视图属性"→"细节"，远距离模型降级显示
  • [ ] 使用"参考文件"而非"复制"，减少内存重复
  • [ ] 点云数据预处理：抽稀至合适密度，分块加载

4.3 实时渲染引擎优化

引擎 关键设置 硬件利用
Enscape 关闭"自动分辨率"，固定100%渲染比例 GPU 100%负载，避免动态缩放卡顿
Lumion 启用"快速GI"，关闭反射深度>3 显存优化，大场景稳定
Twinmotion 使用"路径追踪"而非"光栅化" RTX显卡专用，画质飞跃
V-Ray GPU 开启"渐进式渲染"，噪点阈值0.005 显存允许下最大化并行


五、投资回报：算力升级的商业价值

5.1 时间成本核算

以100人设计院为例，硬件升级前后对比：
指标 升级前（普通台式机） 升级后（全能工作站） 年度节省
模型打开平均时间 3分钟 30秒 每人每天节省20分钟
渲染出图等待时间 2小时/张 15分钟/张 项目周期缩短3天
软件崩溃恢复时间 15分钟/次（日均2次） 2分钟/次（周均1次） 减少无效工时80%
年度总节省工时 - - ≈8,000小时
折算人力成本 - - ≈240万元/年

5.2 投标竞争力提升

  • 实时VR汇报：业主沉浸式体验，中标率提升30%+
  • 8K多媒体标书：技术标评分领先，差异化竞争
  • AI辅助方案优化：多方案比选，技术深度碾压对手

5.3 人才保留隐性价值

建筑师对工具极度敏感：
  • "公司电脑卡到想砸键盘" → 离职率上升
  • "实时渲染效果惊艳客户" → 成就感与归属感
顶级硬件是顶尖人才的入场券。


六、未来趋势：AI如何重塑BIM工作站

6.1 生成式设计（Generative Design 2.0）

  • 输入：容积率、日照规范、造价上限
  • AI输出：数百个合规平面方案，自动排布机电管线
  • 算力需求：GPU集群训练+本地推理，单任务显存24GB+

6.2 神经渲染（Neural Rendering）

  • 技术：NeRF（神经辐射场）替代传统光栅化
  • 效果：照片级真实感，实时漫游，无建模精度限制
  • 硬件：RTX 50系专属Tensor Core加速

6.3 数字孪生实时同步

  • IoT传感器数据 → AI预测性分析 → BIM模型动态更新
  • 算力特征：边缘计算（现场）+ 云端AI（中心）+ 本地可视化（工作站）


结语：建筑师的算力自由

BIM的终极愿景是"所想即所得"，但算力不足时，"所想"只是"所等"。
当模型旋转不再卡顿，当渲染不再需要隔夜等待，当VR漫游不再眩晕掉帧——建筑师才能真正回归设计本质：创造空间，而非与机器搏斗。
UltraLAB BIM全能工作站，为建筑可视化而生：
  • 单核高频：Revit族编辑，响应如飞
  • 多核并行：MicroStation基建，算力澎湃
  • 大显存安全：Enscape/Lumion，实时渲染不崩溃
  • 全闪存架构：20GB模型秒开，协同零延迟
从LOD 300到LOD 500，从概念到竣工，算力不再是瓶颈，创意才是。

配置咨询：UltraLAB技术顾问团队

案例参考：已服务中建/中铁/华东院等50+设计院
