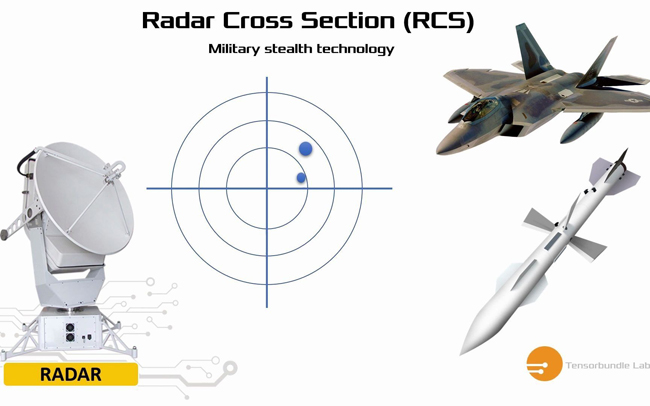

RCS（Radar Cross Section）诊断成像是现代隐身目标设计与电磁散射机理研究的核心技术手段。通过宽带宽角散射数据的采集与处理，该技术能够精准定位战机、舰船等目标的强散射源（"热点"），为隐身优化提供量化依据。然而，从电大尺寸的复杂目标电磁仿真到高分辨成像反演，全流程涉及海量矩阵运算、频域-空域数据耦合处理以及三维傅里叶变换等计算密集型任务。本文基于RCS诊断成像的技术流程（参数计算→仿真计算→轮廓提取→成像），深度解析其计算瓶颈，并提供针对性的软硬件配置方案。
一、主要计算瓶颈：电磁CAE的"三座大山"
RCS诊断成像的完整流程包含电磁仿真数据获取与成像反演两大阶段，每个阶段都存在显著的算力壁垒：
1.1 电磁全波仿真：内存与时间的双重绞杀
瓶颈描述：获取宽带宽角RCS数据需对目标进行全波电磁仿真。以战斗机（电大尺寸目标，典型尺寸10m，X波段频率10GHz）为例：
-
网格剖分：按每波长10个单元计算，表面网格量达500万-2000万单元，体网格可能突破1亿单元
-
扫频计算：宽带RCS（如2-18GHz）需计算数百个频点，每个频点求解一次大型线性方程组（MoM/MLFMM算法）
-
内存占用：多层快速多极子（MLFMM）算法虽降低复杂度，但电大目标仍需128GB-512GB物理内存存储阻抗矩阵与预条件子
-
角度扫描：周向360°每1°一步计算，共360组入射角度，形成"频率-角度"二维数据矩阵（数据量可达TB级）
硬件敏感点：内存容量 > 内存带宽 > 单核性能（频域求解器通常并行效率受限）
1.2 成像反演算法：计算复杂度的指数级挑战
文章提及的三种核心算法各有计算痛点：
距离多普勒算法（ImageRD）：
-
依赖FFT快速实现，但宽带高分辨要求超大点数的FFT（如8192×8192），对内存带宽极度敏感
-
距离徙动校正（RCMC）需要复杂插值，随机内存访问模式导致缓存命中率低
逆向投影算法（ImageBP）：
-
计算复杂度O(N³)：对每个成像像素点，需遍历所有频率-角度单元进行相位补偿与积分
-
运算类型：双精度复数乘加（Complex Multiply-Accumulate），依赖CPU的浮点单元（FPU）吞吐量
-
内存瓶颈：需同时驻留全频段RCS数据矩阵（数十GB），内存不足时触发磁盘交换（Thrashing），性能暴跌
相位滤波成像算法（ImageFPA）：
-
涉及多次二维傅里叶变换与频域滤波，计算密度高，适合向量化运算（AVX-512）
1.3 数据I/O与后处理瓶颈
-
原始数据规模：一次完整的战斗机RCS诊断仿真可产生500GB-2TB的原始场数据（.efe/.hfe文件）
-
中间文件交换：电磁仿真软件（FEKO/CST）与MATLAB/Python成像程序间的数据格式转换（如.touchstone/.mat文件）需要高速磁盘
-
可视化渲染：高分辨成像结果（4096×4096像素）的伪彩色渲染与三维热点叠加显示，对显卡有较高要求
二、软件工具链与系统环境配置
2.1 操作系统选择
推荐配置：Linux CentOS 8.x/Rocky Linux 9.x（服务器/工作站场景）或 Windows 11 Pro for Workstations（个人桌面场景）
选择逻辑：
-
电磁仿真软件（FEKO、CST、HFSS）的Linux版本通常支持更大内存（>2TB）和更优的MPI并行效率
-
MATLAB for Linux在内存管理（Large Arrays）上比Windows版本更稳定
-
成像算法开发推荐Linux环境，便于对接Python/NumPy/CUDA工具链
2.2 核心软件栈
| 功能模块 | 推荐软件 | 版本/配置要点 | 许可模式 |
|---|---|---|---|
| 电磁仿真 | Altair FEKO | 2023.1+（支持OpenMP/MPI混合并行） | 浮动许可（HPC Pack需单独购买） |
| CST Studio Suite | 2024（时域/频域求解器） | 节点锁定或浮动 | |
| ANSYS HFSS | 2023 R2（SBR+求解器适合超电大目标） | 按核心数授权 | |
| 编程环境 | MATLAB | R2023b+（Parallel Computing Toolbox必备） | 网络许可 |
| Python | 3.11+（NumPy 1.24+，SciPy，Matplotlib） | 开源 | |
| Intel oneAPI | 2024（MKL数学库，IPP图像处理） | 免费社区版 | |
| 成像算法 | 自研代码 | 基于《雷达目标特性及MATLAB仿真》附录源码优化 | - |
| 可视化 | ParaView | 5.11+（用于三维RCS热点云图渲染） | 开源 |
| Tecplot 360 | 2023（专业电磁数据可视化） | 商业许可 |
2.3 软件优化策略
-
FEKO并行配置：在
editfeko中设置*option卡片，启用MLFMM的多线程加速（num_threads参数匹配物理核心数） -
MATLAB内存优化：启动参数添加
-singleCompThread避免多线程冲突，或利用distributed工具箱进行多机并行成像处理 -
Python性能加速：使用Numba对BP算法中的嵌套循环进行JIT编译，或改写为Cython扩展
三、硬件配置推荐方案
基于RCS诊断成像"高频强单核性能+海量内存+高IO吞吐"的需求特征，提供三级配置方案：
方案A：个人研发工作站（适用于硕士/博士课题研究）
适用场景：简化模型（导弹、无人机部件），频率<10GHz，网格量<500万
配置清单：
-
CPU：Intel Core i9-14900K（24核32线程，6.0GHz睿频）或 AMD Ryzen 9 9950X3D（16核32线程，5.7GHz，3D V-Cache提升缓存命中率）
-
内存：128GB DDR5-6000 ECC（双通道，高频内存加速FFT）
-
存储：2TB NVMe Gen4 SSD（系统+软件）+ 4TB NVMe Gen4 SSD（仿真数据缓存）
-
显卡：NVIDIA RTX 4080 Super 16GB（加速CST时域求解，支持DLSS可视化）
-
系统：Windows 11 Pro + WSL2（Ubuntu子系统运行Linux版FEKO）
性能预期：单频点RCS计算（MLFMM）约15-30分钟，二维成像反演（1024×1024像素）<5分钟。
方案B：部门级电磁仿真工作站（适用于院所研究室）
适用场景：整机RCS（战斗机、舰船），X/Ku波段，网格量2000万-1亿，需 Overnight 连续计算
配置清单：
-
CPU：AMD Threadripper PRO 7975WX（32核64线程，4.0GHz基频，5.3GHz Boost，8通道内存）
-
选择理由：sTR5平台支持2TB内存扩展，8通道DDR5提供>300GB/s带宽，匹配MLFMM的内存吞吐需求
-
-
内存：512GB DDR5-4800 ECC RDIMM（8×64GB，满通道配置，预留8槽位扩展至1TB）
-
存储：
-
系统盘：1TB NVMe Gen4（三星PM9A3，企业级DWPD）
-
数据盘：8TB Intel P5800X Optane SSD（随机读写IOPS 150万，应对FEKO大量小文件IO）
-
归档盘：16TB SATA HDD（RAID 1，存储历史RCS数据）
-
-
显卡：NVIDIA RTX 6000 Ada 48GB（双精度浮点性能占优，适合复杂后处理）
-
系统：Linux CentOS 8.6（内核优化：增大
vm.max_map_count至262144，满足FEKO大内存映射需求）
性能预期：支持X波段战斗机全频段（8-12GHz）80个频点、360角度RCS计算（总计算量约500核时），内存峰值占用约380GB，总耗时<12小时。
方案C：集群级RCS诊断计算平台（适用于国家级重点实验室）
适用场景：超电大目标（航母、空间站），太赫兹频段，参数化扫描（气动-电磁耦合），多目标并行成像
架构设计：
-
登录/前处理节点：
-
CPU：双路Intel Xeon Gold 6448Y（32核/路，2.1GHz，睿频4.1GHz）
-
内存：512GB DDR5-4800（用于CAD模型导入、网格剖分）
-
显卡：NVIDIA RTX A4000（4屏输出，几何建模）
-
-
高频计算节点（电磁仿真专用）：
-
CPU：双路AMD EPYC 9654（96核/路，3.7GHz Boost，12通道DDR5）
-
内存：2TB DDR5-4800（24×128GB，满足1.5亿网格MLFMM计算）
-
网络：NVIDIA ConnectX-6 200GbE InfiniBand（支持RDMA，减少并行计算通信延迟）
-
存储：本地480GB NVMe（OS）+ 挂载Lustre并行文件系统（100TB+，应对TB级RCS数据）
-
-
成像处理节点（算法反演专用）：
-
CPU：双路Intel Xeon W7-3465X（28核/路，4.8GHz睿频，高主频优化BP算法）
-
内存：1TB DDR5-4800
-
GPU：4×NVIDIA A100 80GB PCIe（CUDA加速ImageBP算法，GPU Direct Storage高速IO）
-
专用配置：安装Intel oneAPI MKL，利用AVX-512指令集加速FFT运算
-
-
作业调度：Slurm 23.02，配置RCS仿真队列（单节点独占）与成像队列（GPU资源池）
性能预期：可在24小时内完成Ka波段（26.5-40GHz）全极化、全角度（0.1°步进）的隐身战机RCS数据库构建（数据量>2TB），并在一小时内完成超分辨成像（8192×8192像素）。
四、关键硬件选型深度解析
4.1 为何选择AMD Threadripper PRO而非双路EPYC？
RCS诊断成像的电磁仿真阶段（FEKO/CST）往往并行效率随核心数增加而递减（Amdahl定律限制，串行部分占10-20%）。Threadripper PRO 7975WX单路高主频（4.0GHz基频）相比双路EPYC（2.0-3.0GHz基频）在单节点计算时：
-
单核性能领先35%：频域求解器的矩阵填充阶段受益明显
-
避免NUMA延迟：双路服务器的跨Socket内存访问延迟（>100ns）会拖慢MLFMM的近场矩阵计算
-
成本优势：单路主板+CPU成本约为同核数双路系统的60%
4.2 内存配置的黄金法则
RCS诊断成像的内存需求可通过以下公式估算：
plain
内存需求(GB) ≈ 网格数(百万) × 系数(8-12) + 角度数 × 频点数 × 采样点 × 16字节
对于1亿网格、360角度、100频点、每频点采样1000点的典型任务：
-
电磁仿真：1亿×10 = 100GB（MLFMM近场矩阵）
-
数据存储：360×100×1000×16 = 576MB（RCS数据）
-
成像反演：需同时驻留全矩阵，建议512GB-1TB配置
技术细节：务必选择RDIMM（Registered DIMM）而非UDIMM，确保信号完整性；启用BIOS中的Node Interleaving（如使用双路）或Channel Interleaving（单路）以最大化带宽。
4.3 存储系统的"热-温-冷"分层
-
热层（Hot）：Intel Optane P5800X 3.2TB，存放正在计算的FEKO项目（.cfx文件、.efe/.hfe临时文件），随机读写IOPS 150万，延迟<10μs
-
温层（Warm）：三星PM893 7.68TB SATA SSD，存放已完成但未归档的RCS数据（.mat、.touchstone）
-
冷层（Cold）：机械硬盘RAID 6阵列，用于长期归档（>5年保存期）
五、总结：算力即诊断精度
RCS诊断成像的精度直接受限于频率带宽与角度范围，而这两者都受限于算力。当硬件配置从128GB内存升级至512GB，可支持的网格数从2000万跃升至1亿，成像分辨率从"米级"提升至"厘米级"，真正识别出隐身战机的细微缝隙强散射源。
UltraLAB针对电磁CAE领域的计算特性，提供高频静音工作站与大内存服务器的定制化解决方案。我们的工程师熟悉FEKO/CST/HFSS的并行优化参数，可为您的RCS诊断成像项目提供从单台桌面超算到百节点集群的全栈硬件支持，让电磁散射的"黑箱"在算力面前无处遁形。
