Geomagic软件应用，算法，完美工作站硬件配置推荐
Geomagic 是 3D Systems 公司推出的一系列三维数字化软件，核心是 3D扫描数据处理、逆向工程、检测与设计。
一、GEOmagic 软件主要应用
GEOmagic 软件套件主要包含几个核心产品，每个产品侧重点不同：
- Geomagic Design X：逆向工程的核心工具。它的主要任务是将三维扫描仪获取的“点云”或“网格”数据，转换成基于特征的、可编辑的、参数化的CAD模型（如SOLIDWORKS, Siemens NX, Autodesk Inventor等格式）。
典型应用：产品仿制、工装夹具设计、文化遗产数字化、汽车/航空航天零部件再造、定制化医疗设备（如假肢）设计。
- Geomagic Control X：三维检测和质量管理工具。它将零件的扫描数据与原始的CAD设计模型进行比对，自动生成偏差色谱图、GD&T（几何尺寸与公差）报告等。
典型应用：生产线上的首件检测、工装磨损检查、模具验收、装配件间隙分析。
- Geomagic Wrap：三维扫描数据处理的基础平台。负责处理从扫描仪出来的原始数据，进行清理、封装、修补、简化等操作，生成“干净”的多边形网格模型。
典型应用：为3D打印准备模型、为动画和VR创建资产、考古文物的三维重建、基础逆向工程流程的第一步。
GEOmagic 完成了从“物理实物”->“三维扫描数据”->“可用的多边形模型”->“参数化CAD模型”->“质量检测报告”的全套工作流。
二、核心算法及对硬件的要求
GEOmagic 软件的性能严重依赖于特定的算法，而这些算法对硬件不同部件的要求也各不相同。
|
核心算法/功能 |
算法简介 |
对硬件的要求 |
推荐配置建议 |
|
1. 点云处理与封装(Geomagic Wrap) |
泊松磁盘采样：在点云中均匀采样，减少数据量同时保留特征。 |
CPU：极高要求。核心频率和核心数都很重要，频率对单次计算速度影响大。 |
CPU：Intel i7/i9 或 Xeon W系列，高主频（≥4.0GHz），多核心（8核以上）。 |
|
2. 网格修补与优化(所有组件) |
网格医生算法：自动识别并修复网格中的孔洞、非流形几何、自相交等问题。 |
CPU：高要求。这些是串行和轻度并行任务，高主频收益更大。 |
与点云处理类似，优先保证CPU单核性能和大内存。 |
|
3. 特征提取与曲面拟合(Geomagic Design X) |
自动曲面片划分：将网格模型分割成不同的区域，每个区域对应一个几何特征（平面、圆柱、自由曲面等）。 |
CPU：极高要求。这是一个极其复杂的数学计算过程，非常依赖CPU的单核性能和浮点运算能力。 |
CPU：绝对优先。选择当前世代最高主频的CPU，如Intel i9-14900K或AMD Ryzen 9 7950X。核心数量反而不是首要因素。 |
|
4. 3D对比与检测(Geomagic Control X) |
最佳拟合对齐（ICP算法）：将扫描数据与CAD模型在空间中进行精确对齐。 |
CPU：高要求。对齐和全局偏差计算是计算密集型的。 |
GPU：优先投资。需要强大的专业显卡（如NVIDIA RTX A4000/A5000）或顶级游戏卡（RTX 4090），以确保流畅旋转、缩放大型模型和实时渲染色谱图。 |
|
5. 实时渲染与交互(所有组件) |
在视口中流畅地显示、旋转、缩放大型三维模型。 |
GPU：高要求。这是GPU的核心任务，显存容量和图形处理能力直接决定操作的流畅度。 |
GPU：必须配备独立显卡，且显存至关重要。建议8GB显存起步，处理大型装配体建议12GB以上。专业卡在稳定性和驱动优化上更有优势。 |
三、硬件配置总结与建议
根据你的主要工作流程，配置侧重点不同：
- 如果你是逆向工程师（主要用Design X和Wrap）：
- CPU：第一优先级。投资你能负担得起的、最高主频的CPU。
- 内存：第二优先级。32GB是标配，64GB会让你在处理超大数据时更从容。
- GPU：中高端即可。如NVIDIA RTX 4060 Ti / RTX A2000 12GB，主要保证流畅显示和足够的显存。
- 存储：强烈推荐NVMe SSD，能极大缩短软件启动和模型加载时间。
- 如果你是质量控制工程师（主要用Control X）：
- GPU：第一优先级。需要强大的GPU来实时渲染高分辨率的3D偏差色谱图。
- CPU：同样需要高性能CPU，但不必极端追求最高主频，多核也有助于处理其他任务。
- 内存：32GB以上，因为同时要处理扫描数据和CAD模型。
- 显示器：考虑高分辨率（2K/4K）大尺寸显示器，以便清晰地查看检测报告和色谱图细节。
配置参考：
- CPU：Intel Core i9-14900K 或 AMD Ryzen 9 7950X
- GPU：NVIDIA RTX A4000 (16GB) 或 NVIDIA GeForce RTX 4080/4090 (16-24GB)
- 内存：64GB DDR5
- 存储：1TB NVMe SSD (系统+软件) + 2TB NVMe SSD (项目数据)
- 操作系统：Windows 11 Pro
专业级显卡（NVIDIA RTX A系列）在驱动上为这类专业应用做了优化，稳定性和兼容性通常优于同价位的游戏卡，但性价比更低。请根据预算和项目重要性进行权衡。
推荐配置：

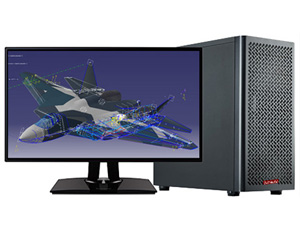

(一)高速3D扫描设计工作站（台式）配置推荐
|
NO |
品牌与型号 |
配置规格 |
价格 |
备注 |
|
1.1 |
A330 15248-MBB |
Intel 14代高频处理器（14核，其中6核5.2GHz，8核3.8GHz）/水冷/48GB DDR5/RTX A2000 12GB /2TB NVME /4TB SATA企业级/塔式(850w)/27寸4K图显 |
25800 |
超值型 |
|
1.2 |
A330 15564-MBC |
Intel 14代高频处理器（20核，其中8核5.5GHz，12核3.8GHz）/水冷/64GB DDR5/Quadro T1000 4GB /2TB NVME /4TB SATA企业级/塔式(1000w)/27寸42K图显 |
35500 |
高速型 |
|
1.3 |
A330 157128-MBB |
Intel 14代高频处理器（24核，其中8核5.7GHz，16核3.7GHz）/水冷 /128GB DDR4/RTX A5000 24GB/4TB NVME /8TB SATA企业级/塔式(1200w)/32寸-2K图显 |
49990 |
极速型 |
（二）高速设计与仿真工作站（便携式）配置推荐
|
NO |
品牌与型号 |
配置规格 |
价格 |
备注 |
|
2.1 |
PX330G 15264-MCB |
Intel 14代高频处理器（14核，其中6核5.2GHz，8核3.8GHz）/水冷/64GB DDR5/RTX A2000 12GB /4TB NVME/17.3寸4K便携一体式(850w) |
41500 |
超值型 |
|
2.2 |
PX330G 155128-MCC |
Intel 14代高频处理器（20核，其中8核5.5GHz，12核3.8GHz）/水冷/64GB DDR5/ Quadro T1000 4GB /4TB NVME/ 17.3寸4K便携一体式(850w) |
53000 |
高速型 |
|
2.3 |
PX330G 15264-MCB |
Intel 14代高频处理器（24核，其中8核5.7GHz，16核3.7GHz）/水冷 /128GB DDR4/RTX A5000 24GB/8TB NVME /17.3寸4K便携一体式(1200w) |
69990 |
极致型 |
我们专注于行业计算应用，并拥有10年以上丰富经验，
通过分析软件计算特点，给出专业匹配的工作站硬件配置方案，
系统优化+低延迟响应+加速技术（超频技术、虚拟并行计算、超频集群技术、闪存阵列等），
多用户云计算（内网穿透）
保证最短时间完成计算，机器使用率最大化，事半功倍。
上述所有配置，代表最新硬件架构，同时保证是最完美，最快，如有不符，可直接退货
欲咨询机器处理速度如何、技术咨询、索取详细技术方案，提供远程测试，请联系
UltraLAB图形工作站供货商：
西安坤隆计算机科技有限公司
国内知名高端定制图形工作站厂家
业务电话：400-705-6800
咨询微信号：100369800
