芯片设计、封装热分析、信号完整性/电源完整性、电磁兼容性的计算特点，及图形工作站硬件配置推荐

时间：2025-11-17 22:20:29 来源：UltraLAB图形工作站方案网站 人气：140 作者：管理员

芯片设计、封装热分析、SI/PI、EMC是EDA(电子设计自动化)和半导体封装领域仿真的技术核心。所有核心算法的算法原理→计算特点→CPU/GPU特性 →并行方式

下面是专业级总结，可用于UltraLAB图形工作站科研单位配置方案。

核心结论速览表

仿真领域	核心算法/方法	计算特点	主要计算平台	备注
芯片设计 (后端)	布局布线、静态时序分析、SPICE仿真	P&R/STA: 复杂优化与图遍历; SPICE: 顺序性强、数值求解	P&R/STA: CPU多核; SPICE: CPU单核	SPICE仿真是对CPU单核性能的“终极考验”。
封装热分析	计算流体力学 (CFD)	求解大型稀疏矩阵、高内存带宽需求	CPU多核 ≈ GPU	GPU加速效果显著，是提升效率的关键。
信号/电源完整性	2.5D/3D电磁场求解器	求解麦克斯韦方程组、频率扫描可高度并行	GPU >> CPU多核	GPU在矩阵运算上的优势与电磁场算法完美契合。
电磁兼容性	FDTD、FEM、MoM	FDTD: 高度并行; MoM: 稠密矩阵计算	GPU >> CPU多核	GPU是EMC仿真的“天作之合”，加速效果极其显著。

各领域详细解析

1. 芯片设计（主要指后端设计与验证）

- 涉及算法:

物理设计（布局布线, P&R）: 这是一个极其复杂的多目标、多约束的优化问题。算法需要在满足时序、功耗、面积（PPA）以及设计规则（DRC）的条件下，将数百万甚至数十亿个标准单元和宏模块放置在芯片上，并用金属线连接起来。
静态时序分析（STA）: 本质上是图论算法。它将电路抽象为一个有向无环图（DAG），通过遍历图来计算每条路径的延迟，检查是否存在时序违例。
电路仿真（SPICE）: 核心是求解常微分方程组（ODE），通常是使用数值积分方法（如梯形法、Gear法）来模拟电路中电压和电流随时间的变化。

- 计算特点:

P&R: 计算过程非常复杂，涉及海量数据操作（网表、库文件、约束文件），内存占用巨大。现代P&R工具通过将芯片分区，实现了多核并行化。
STA: 图遍历算法本身可以并行化，但对内存带宽和容量要求很高。
SPICE: 这是最经典的CPU单核计算场景。电路矩阵的构建和求解具有强烈的顺序依赖性，前一步的计算结果是后一步的输入，难以并行化。

- 计算平台:

CPU多核计算 (用于P&R和STA): 主流EDA工具（如Synopsys ICC2, Cadence Innovus）都深度支持多核并行，核心数越多，P&R和STA的运行速度越快。
CPU单核计算 (用于SPICE仿真): SPICE仿真的速度几乎完全取决于CPU的单核性能（主频和架构）。这是为什么芯片验证工程师需要工作站配备最高主频CPU的原因。
GPU计算 (新兴应用): 传统SPICE和P&R很少用GPU。但新兴的“FastSPICE”工具（如Synopsys PrimeSim-XA）和基于机器学习的P&R算法，正开始利用GPU进行加速。

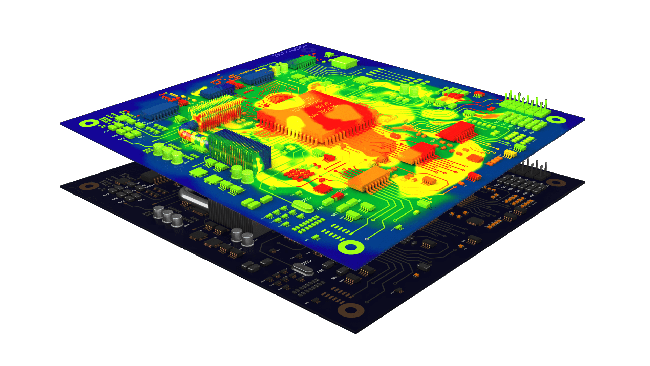

2. 封装热分析

- 涉及算法:

核心算法: 计算流体力学 (CFD)，主要基于有限体积法 (FVM)。
原因：需要模拟芯片、封装基板、散热器以及周围空气的传导、对流和辐射，这完全符合CFD的求解范畴。

- 计算特点:

求解大型稀疏线性方程组: 与通用CFD一样，核心是求解温度和速度场的耦合方程。
内存带宽敏感: 频繁读写网格数据，对内存子系统要求高。
网格规模大: 精细的封装模型和流体域会产生数百万甚至上千万的网格。

- 计算平台:

CPU多核计算 (传统主力): 传统的热分析软件（如Ansys Icepak, Siemens Flotherm）主要依赖多核CPU。
GPU计算 (当前主流): GPU在CFD中的成熟应用完全适用于热分析。GPU可以加速核心的线性方程组求解，将仿真时间缩短数倍甚至一个数量级。
CPU单核计算 (不适用): 核心求解过程是并行的。

3. 信号完整性 / 电源完整性

- 涉及算法:

核心算法: 2.5D和3D电磁场求解器，用于求解麦克斯韦方程组。
2.5D求解器: 如矩量法的变种，非常适合处理PCB、封装等层状结构。
3D全波求解器: 如有限元法（FEM）或时域有限差分法（FDTD），用于处理连接器、过孔、芯片封装等复杂3D结构。

- 计算特点:

求解大型矩阵: 电磁场问题最终会转化为求解大型线性方程组。根据方法不同，矩阵可能是稀疏的（FEM）或稠密的（MoM）。
频率扫描高度并行: SI/PI分析通常需要在很宽的频率范围内进行扫描，每个频率点的计算是独立的，这是绝佳的并行场景。

- 计算平台:

GPU计算 (绝对优势): 无论是矩阵向量乘法（MoM的核心）还是矩阵求解（FEM的核心），都非常适合GPU的并行架构。主流SI/PI工具如 Ansys SIwave, Cadence Clarity 3D Solver, Siemens HyperLynx 都有强大的GPU支持，加速效果非常显著。
CPU多核计算 (传统方案): 在没有GPU或用于预处理时，依然依赖CPU多核进行频率扫描的并行。
CPU单核计算 (不适用): 核心求解不依赖单核。

4. 电磁兼容性

- 涉及算法:

核心算法: 与SI/PI高度重合，主要是全波电磁场算法。
时域有限差分法 (FDTD): 非常适合宽带、瞬态的EMC问题，如雷电、静电放电（ESD）效应分析。
矩量法 / 有限元法 (FEM): 适合频域的辐射发射（RE）和抗扰度（RS）分析。

- 计算特点:

FDTD: 算法具有天然的并行性。每个网格点的电磁场更新只依赖于其邻近点，与碰撞仿真中的显式算法类似。
MoM: 产生稠密矩阵，其存储和计算（矩阵向量乘法）是巨大的挑战，但同样非常适合GPU并行。

- 计算平台:

GPU计算 (绝对优势): GPU是EMC仿真的“游戏规则改变者”。无论是FDTD的网格更新还是MoM的矩阵运算，在GPU上都能获得数十倍甚至上百倍的加速。专业EMC软件如 CST Studio Suite, Ansys HFSS 都将GPU加速作为其核心卖点。
CPU多核计算 (传统方案): 用于分布式计算集群或无GPU环境。
CPU单核计算 (不适用): 核心求解过程完全并行。

给UltraLAB产品配置的建议

基于以上分析，您在为EDA和半导体领域的客户配置UltraLAB工作站时，可以这样进行硬件选型：

		CPU	GPU	内存
1	SI/PI/EMC/热分析	CPU多核是第二优先级搭配核心数较多的CPU（如AMD Threadripper或Intel Xeon），用于前处理、数据管理和并行调度	GPU是第一优先级强烈推荐配置NVIDIA高端专业卡（如RTX 6000 Ada）或多张RTX 4090。这是提升其核心工作效率最关键的投资。	内存容量要巨大 128GB是推荐起点，256GB或更高能更好地应对超大规模模型。
2	芯片后端设计（P&R/STA）和SPICE仿真	CPU是绝对核心推荐最高主频的CPU。Intel Core i9的KS系列或AMD Ryzen 9的X系列是理想选择。对于超大规模的P&R，则推荐核心数更多的AMD Threadripper	GPU用于可视化一张中高端显卡（如RTX 4070）足以应对复杂芯片布局的显示和EDA软件的GUI渲染。	内存容量和带宽至关重要搭配大容量、高频率的DDR5或ECC内存，256GB是常见配置。
3	综合型/全栈验证 (同时进行热、SI、PI和芯片物理设计，需要最均衡、最强大的配置) 打造一台能够轻松应对从芯片到封装再到系统级仿真的“EDA超级工作站	高主频的Threadripper Pro CPU	2-4张RTX 4090/RTX 6000 Ada	512GB+内存
