电磁仿真软件CST studio suites典型应用分析及工作站/服务器硬件配置推荐

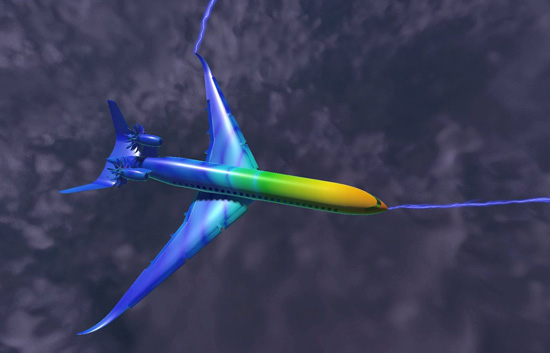

CST Studio Suite是一个集成的3D电磁场仿真软件包，用于设计和优化从直流到光学频段的电子和光子设备。CST的主要应用领域涵盖了从天线设计、微波组件、信号完整性、散射和EMC/EMI分析等。

以下是CST Studio Suite的主要应用、求解器和硬件配置建议。

主要应用领域及求解器

1. 天线设计
• 应用：设计和优化各种天线，包括微带天线、抛物面天线、阵列天线等。
• 天线增益、方向图、阻抗匹配、辐射效率等。
• 求解器：
• 时域求解器（Time Domain Solver）：适用于宽带仿真和快速时间响应的天线设计。
• 频域求解器（Frequency Domain Solver）：适用于窄带或谐振特性的天线设计。
• 计算特点：涉及复杂的几何和频谱分析，内存需求高，计算密集。
2. 射频电路设计:
• 应用场景: 微波电路、滤波器、耦合器等的设计与分析。
• 常用求解器: 有限积分时域法 (FIT)，频域求解器 (Frequency Domain Solver)。
• 分析内容: S参数、传输特性、谐振频率等。
3. 微波组件
• 应用：设计滤波器、耦合器、波导、谐振器等高频微波组件。
• 分析内容: 场分布、谐振频率、品质因数等。
• 求解器：
• 频域求解器（Frequency Domain Solver）：适合分析微波组件的频率响应和谐振特性。
• 模式求解器（Eigenmode Solver）：用于分析谐振器和波导的本征模。
• 计算特点：需要精确的频率响应计算和模式分析，计算时间和内存要求高。
4. 信号完整性与电磁兼容性（SI/EMC）
• 应用：分析PCB和封装的信号完整性、电磁干扰和电磁兼容性。
• 分析内容: 传导干扰、辐射干扰、屏蔽效能等。
• 求解器：
• 时域求解器（Time Domain Solver）：适用于高速数字信号的时域分析。
• 电场积分方程求解器（Integral Equation Solver）：用于大规模电磁兼容性分析。
• 计算特点：需要处理复杂的信号和噪声分析，仿真时间较长，内存需求较高。
5. 雷达截面（RCS）分析
• 应用：计算和优化物体的雷达散射截面，用于隐身设计和目标识别。
• 求解器：
• 物理光学求解器（Physical Optics Solver）：适用于大尺寸目标的高频RCS分析。
• 渐进波前求解器（Shooting and Bouncing Rays Solver, SBR）：用于复杂目标的快速RCS计算。
• 计算特点：需要处理大尺度的电磁散射问题，计算密集，内存和CPU要求高。
6. 光学仿真
• 应用：分析和设计光子器件、微纳光学组件等。
• 求解器：
• 光学求解器（Optical Solver）：适用于光子晶体、波导等微纳光学组件的仿真。
• 波动光学求解器（Wave Optics Solver）：用于分析光学波导和器件的传播特性。
• 计算特点：涉及高频和复杂几何，计算时间长，对内存和处理器要求高。

硬件配置建议

为了确保CST Studio Suite的高效运行和最佳性能，以下是推荐的硬件配置：

1. 工作站配置
• CPU：
• 高端：2颗Intel Xeon 5代可扩展或AMD EPYC 9004系列
• 中端：1颗Xeon4代超频或酷睿i9超频或AMD Ryzen 9
• 内存：
• 高端：512GB DDR5内存
• 中端：128GB - 256GB DDR4内存
• 存储：
• 高速NVMe SSD（1TB或更大）
• 辅助大容量HDD用于数据存储和备份
• GPU：
• NVIDIA A100或V100（如果使用GPU加速）
• 操作系统：
• 最新版本的Windows 10/11或Linux（推荐CentOS或Ubuntu）
2. 服务器配置（适用于集群计算）
• CPU：
• 2颗Intel Xeon 5代可扩展或AMD EPYC9004系列
• 内存：
• 高端：2TB - 4TB DDR5内存
• 中端：512GB - 1TB DDR4内存
• 存储：
• 多个高速NVMe SSD（2TB或更大）
• 大容量RAID阵列HDD用于存储和备份
• GPU：
• NVIDIA Tesla A100或V100（如果使用GPU加速）
• 网络：
• 高速网络接口（100GbE或更高），确保集群节点之间的快速数据传输
• 操作系统：
• 最新版本的Linux（推荐CentOS、Red Hat或Ubuntu Server）

计算特点和瓶颈

1. 计算特点：
• 内存带宽：需要高带宽内存支持大规模矩阵和复杂几何结构的计算。
• 并行计算：利用多核CPU和GPU加速器可以大幅度减少求解时间。
• I/O性能：需要高性能存储系统来支持大规模数据的读写。
2. 最大计算瓶颈：
• 内存：大型仿真模型对内存的需求非常高，尤其是在高分辨率网格计算时。
• 处理器性能：复杂的频率响应和时域分析需要强大的处理器计算能力。
• I/O瓶颈：大规模数据处理和频繁的读写操作可能会导致I/O瓶颈。

CST Studio Suite 2023电磁仿真图形工作站、高性能计算集群推荐硬件

https://www.xasun.com/news/html/?2756.html

CST Studio Suite 是一款功能强大的电磁仿真软件，通过选择合适的求解器和配置合理的计算设备，可以有效解决各种电磁问题。在实际应用中，需要根据具体的工程需求，综合考虑各种因素，选择最优的解决方案。
