电磁仿真软件Ansys HFSS典型应用分析及工作站/服务器硬件配置推荐

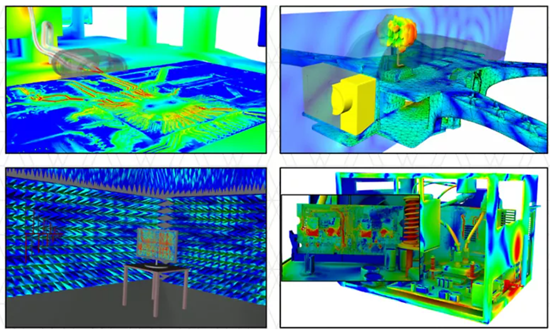

ANSYS HFSS（High-Frequency Structure Simulator）是用于高频电磁场仿真的领先软件，它主要用于设计和仿真各种高频元件，如天线、射频（RF）和微波组件、高速互连、滤波器、连接器、集成电路（IC）封装和印刷电路板（PCB）, 它提供了多种求解器，以适应不同类型的电磁问题

以下是HFSS的主要应用、使用的求解器及推荐的硬件配置。

主要应用领域及求解器

1. 天线设计
• 应用：用于设计和优化各种类型的天线，包括微带天线、阵列天线、抛物面天线等。
• 分析内容: 天线增益、方向图、阻抗匹配、辐射效率等。
• 求解器：有限元法（FEM）
• 计算特点：需要处理复杂几何形状和多频段分析，内存和计算性能需求较高。
2. 射频（RF）和无线设备
• 应用：设计和分析手机天线、无线电设备、RF模块等。
• 分析内容: S参数、传输特性、谐振频率等。
• 求解器：有限元法（FEM）、时域有限差分法（FDTD）
• 计算特点：频域和时域分析需求高，内存和计算性能需求较高。
3. 微波组件
• 应用：设计和分析滤波器、耦合器、波导、谐振器等微波组件。
• 求解器：有限元法（FEM）、积分方程（IE）
• 分析内容: S参数、传输特性、谐振频率等。
• 计算特点：频域分析较多，计算量大，内存需求较高。
4. 封装和互连
• 应用：高频电子封装和PCB互连设计，信号完整性（SI）和电磁兼容性（EMC）分析。
• 分析内容: 时域反射 (TDR)、信号完整性、串扰等。
• 求解器：有限元法（FEM）、混合求解器（Hybrid Solver）
• 计算特点：需要模拟复杂的电路和封装结构，内存和计算性能需求较高。
5. 雷达截面（RCS）分析
• 应用：分析物体的雷达散射特性，用于隐身技术和雷达探测。
• 求解器：物理光学（PO）、增量长波段物理光学（ILPO）、高频结构模拟（HFS）
• 计算特点：需要处理大尺寸目标和高频仿真，计算性能需求极高。
6. 生物电磁学:
• 应用场景: 研究电磁场对生物组织的影响，如人体暴露于电磁辐射的安全性评估。
• 分析内容: 特异吸收率 (SAR)、电场分布等。
• 常用求解器: 有限元法 (FEM)。

推荐硬件配置

为了确保ANSYS HFSS在不同应用中的最佳性能，以下是推荐的硬件配置：

1. 工作站配置
• CPU：
• 高端：2颗Intel Xeon 5代可扩展或AMD EPYC 9004系列
• 中端：1颗Xeon 4代超频或酷睿i9超频或AMD Ryzen 9
• 内存：
• 高端：256GB - 512GB DDR5内存
• 中端：128GB - 256GB DDR4内存
• 存储：
• 高速NVMe SSD（1TB或更大）
• 备用大容量HDD用于数据存储和备份
• GPU：
• NVIDIA A100或V100（如果使用GPU加速）
• 操作系统：
• 最新版本的Windows 10/11或Linux（推荐CentOS或Ubuntu）
2. 服务器配置（适用于集群计算）
• CPU：
• 2颗Intel Xeon 5代可扩展或AMD EPYC9004系列
• 内存：
• 高端：2TB - 4TB DDR5内存（适用于大规模并行计算）
• 中端：512GB - 1TB DDR4内存
• 存储：
• 多个高速NVMe SSD（2TB或更大）
• 大容量RAID阵列HDD用于存储和备份
• GPU：
• NVIDIA Tesla A100或V100（如果使用GPU加速）
• 网络：
• 高速网络接口（100GbE或更高），确保集群节点之间的快速数据传输
• 操作系统：
• 最新版本的Linux（推荐CentOS、Red Hat或Ubuntu Server）

计算特点和瓶颈

1. 计算特点：
• 内存带宽：高内存带宽以支持大型矩阵和复杂网格计算。
• 并行计算：利用多核CPU和多GPU加速器来加速求解过程。
• I/O性能：高性能的存储系统以确保快速读写数据。
2. 最大计算瓶颈：
• 内存：大规模问题会消耗大量内存，可能导致内存不足。
• 处理器性能：复杂求解和高频仿真需要强大的处理器性能。
• I/O瓶颈：大规模数据的读写速度会成为瓶颈。

通过合适的硬件配置，可以确保ANSYS HFSS在各类电磁仿真中的高效运行，并最大限度地利用软件的能力。
