EUV极紫外光刻机、民用大飞机航空发动机、工业设计软件、高端医疗装备、T1000级高强度碳纤维的超大规模仿真计算架构与国产化部署方案
时间：2026-03-04 00:36:54
来源：UltraLAB图形工作站方案网站
人气：39
作者：管理员
从EUV光学到航空引擎：攻坚阶段的算力底座设计
这五项技术——EUV极紫外光刻机、民用大飞机航空发动机、工业设计软件、高端医疗装备、T1000级高强度碳纤维——的共同特点是：它们都依赖"多物理场耦合+跨尺度仿真"的极限计算能力。无论是光刻机纳米级光学系统，还是发动机涡轮叶片单晶生长，都需要在原子级到米级的跨度上进行精确建模。这种"全尺度、全物理场"的仿真需求，对硬件架构提出了超越常规CAE的严苛要求。
一、五大技术领域的计算特征深度解析

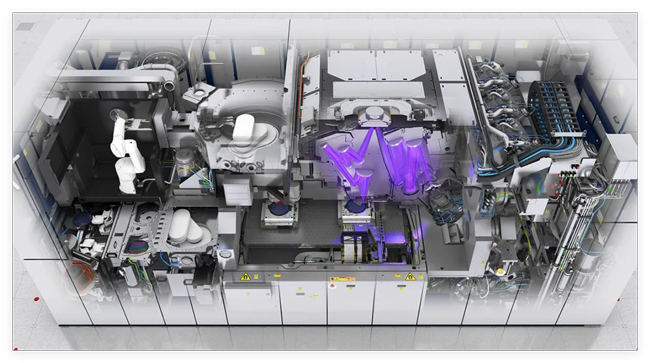

1.1 EUV极紫外光刻机：多物理场极值计算
技术难点：13.5nm极紫外光源、反射镜纳米级面形控制、真空环境下的热-结构-流体耦合
| 仿真类型 | 计算特征 | 网格规模 | 硬件瓶颈 |
|---|---|---|---|
| 电磁光学 | 麦克斯韦方程组时域求解（FDTD），波长13.5nm | 十亿级网格（亚波长分辨率） | GPU显存（存储电磁场6分量） |
| 热-结构耦合 | 反射镜热变形（ppb级精度），红外激光加热 | 千万级自由度，瞬态非线性 | 内存容量（2TB+）与带宽 |
| 流体-真空 | 真空腔室分子流（DSMC方法），稀薄气体动力学 | 蒙特卡洛粒子追踪（10⁹粒子） | 多核并行（MPI强扩展） |
| 控制-光学 | 自适应光学实时反馈，波前像差补偿 | 实时闭环（kHz级） | 低延迟InfiniBand网络 |

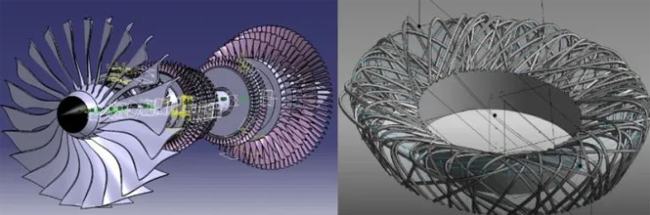

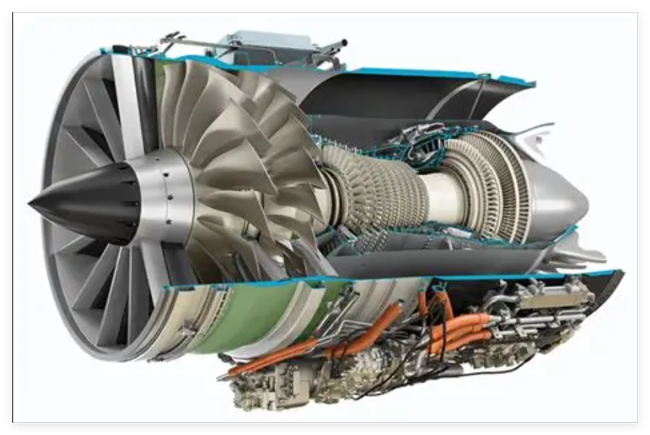

1.2 民用大飞机航空发动机：多尺度多物理场
技术难点：单晶涡轮叶片、燃烧室两相流、整机气动-结构-热力耦合
| 仿真层级 | 物理现象 | 计算模式 | 资源需求 |
|---|---|---|---|
| 原子级 | 单晶镍基合金生长（相场法） | 分子动力学+相场耦合 | 超算（十万核级） |
| 部件级 | 涡轮叶片CFD（可压缩湍流） | LES大涡模拟（10亿网格） | GPU集群（显存80GB+） |
| 系统级 | 整机振动模态（Campbell图） | 循环对称结构分析 | 大内存（512GB+） |
| 寿命预测 | 蠕变-疲劳-氧化耦合 | 晶体塑性有限元（CPFEM） | 高频CPU（>4GHz） |
1.3 工业设计软件（CAD/CAE/EDA）：几何引擎与求解器
技术难点：复杂曲面NURBS内核、超大规模稀疏矩阵求解、芯片级多物理场
| 软件类型 | 核心算法 | 计算特点 | 优化方向 |
|---|---|---|---|
| CAD几何内核 | NURBS/Parasolid，布尔运算 | 浮点精度敏感，单核性能 | 高频CPU（>5GHz） |
| CAE结构求解 | 稀疏直接求解器（MUMPS/PARDISO） | 内存带宽饥渴，对称正定 | 八通道DDR5，大缓存 |
| EDA电磁 | 矩量法（MoM），3D全波 | 稠密矩阵O(N³)复杂度 | GPU加速（CUDA） |
| CFD求解 | 有限体积法，湍流模型 | 向量计算，多核并行 | AVX-512，多路CPU |
1.4 高端医疗装备：精准物理与实时成像
技术难点：MRI超导磁体设计、ECMO流体力学、手术机器人控制
| 设备类型 | 仿真重点 | 计算负载 | 特殊需求 |
|---|---|---|---|
| 核磁共振（MRI） | 静磁场（B₀）均匀性，射频场（B₁） | 静磁+电磁频域，10亿自由度 | 低噪计算（屏蔽室环境） |
| ECMO（体外循环） | 血液流变学，剪切应力（溶血预测） | CFD+粒子追踪（红细胞） | 高精度（避免血栓预测误差） |
| 手术机器人 | 柔性机构动力学，实时图像配准 | 实时刚柔耦合（1kHz控制） | 硬实时系统（RTLinux） |
1.5 T1000级碳纤维：材料多尺度仿真
技术难点：原丝聚合反应、碳化过程微观结构、复合材料宏观性能
| 尺度层级 | 建模方法 | 计算规模 | 关键硬件 |
|---|---|---|---|
| 分子级 | 分子动力学（ReaxFF），碳化反应 | 10万原子×100ns轨迹 | GPU（RTX 4090/A100） |
| 介观级 | 相场模型，晶粒生长 | 千万网格点，瞬态 | 大内存（256GB+） |
| 宏观级 | 代表性体积元（RVE），渐进损伤 | 非线性有限元，Abaqus/ANSYS | 多核CPU（64核+） |
二、分领域软件生态系统与系统配置
2.1 EUV光刻机研发软件栈
光学仿真：
yaml
核心软件: - ANSYS Lumerical FDTD Solutions (纳米光子学) - Synopsys LightTools (照明系统) - CODE V / Zemax OpticStudio (光学设计) - JCMsuite (Maxwell方程组求解) 国产替代: - 华为欧拉光学仿真平台 - 中科院长春光机所 optical design software 系统配置: OS: CentOS 7.9 / RHEL 8.6 (稳定性优先) 编译器: Intel oneAPI (MKL数学库优化) MPI: Intel MPI 2021 (多节点并行FDTD)
多物理场集成：
Python
# 光刻机反射镜热变形 workflow import ANSYS_Mechanical as mech import Fluent as fluent # 1. 光学吸收功率映射（FDTD结果→热边界） heat_load = import_fDTD_data("lithography_source.h5") # 2. 瞬态热分析（毫秒级脉冲加热） thermal = fluent.setup_transient_thermal(heat_load) # 3. 结构变形（ppb级精度，需双精度求解） deformation = mech.solve_thermoelastic(thermal, precision='double') # 4. 光学像差反馈（Zernike多项式拟合） wavefront_error = calculate_zernike(deformation)2.2 航空发动机全生命周期软件链
气动设计：
-
商用：ANSYS CFX/Fluent, Numeca FINE/Turbo, STAR-CCM+
-
国产：中航工业Aerodynamic Design System (ADS), 中国商飞SABRE
结构强度：
-
疲劳寿命：nCode DesignLife, FE-Safe
-
单晶叶片：ANSYS ACP (复合材料), 自编UMAT子程序（晶体塑性）
燃烧仿真：
-
CFD++：高超声速燃烧
-
OpenFOAM：开源燃烧室模拟（LES湍流）
-
Cantera：化学反应动力学
系统配置清单：
bash
# 航发专用工作站配置 OS: Windows 11 Pro for Workstations (CAD兼容) + WSL2 (Linux求解器) 内核优化:
- 禁用超线程（提升CFD稳定性）
- 设置实时优先级（Real-time Priority）给求解器进程
- 大页内存（HugePages）2MB/1GB，减少TLB miss
软件安装:
- ANSYS 2024 R1 (Fluent + Mechanical + Maxwell) - Siemens NX 2312 (CAD集成) - MATLAB R2024a (控制算法，振动分析) - Python 3.11 (自主算法开发，Abaqus脚本)2.3 工业设计软件国产化环境
EDA工具链：
| 环节 | 国际主流 | 国产替代 | 状态 |
|---|---|---|---|
| 原理图 | Cadence OrCAD | 立创EDA, 华大九天Empyrean | 可用 |
| 版图 | Cadence Virtuoso | 华大九天Alps | 攻坚 |
| 物理验证 | Mentor Calibre | 概伦电子NanDesigner | 可用 |
| 仿真 | Synopsys HSPICE | 华大九天Empyrean ALPS | 可用 |
| CFD | ANSYS Fluent | 中望流体仿真, 安怀信 | 追赶 |
CAE求解器国产化部署：
yaml
开源生态构建: - FEniCS / MFEM (偏微分方程求解，替代商业FEA) - OpenFOAM (CFD，已成熟) - SU2 (航空气动，开源) - CalculiX (结构分析，Abaqus替代品) - Code_Aster (结构/热/多物理场，法国电力开源) 自主开发环境: - C++17 / Fortran2008 (高性能计算核心) - PETSc / Trilinos (稀疏矩阵求解库) - CGAL (计算几何，CAD内核替代)三、攻坚阶段硬件配置推荐
3.1 EUV光刻机多物理场超算中心
应用场景：光源光学、反射镜热控、真空系统、对准系统全链路仿真 计算特征：FDTD电磁仿真（GPU加速）+ 热-结构耦合（大内存CPU）
yaml
配置代号: Lithography-Exascale-Node 定位: EUV光刻机全物理场仿真与优化 核心组件: CPU: 2× Intel Xeon Platinum 8592+ (64核128线程, 350W, 320MB L3) - 用途: 热-结构耦合分析（反射镜变形） - 特性: AMX指令集加速矩阵运算，支持Intel Optane PMem 内存: 4TB DDR5-4800 ECC + 6TB Intel Optane Persistent Memory 300 Series - 分配: - 4TB DRAM: 活跃计算数据（电磁场，温度场） - 6TB PMem: 历史仿真数据库（光学设计迭代历史） - 模式: App Direct Mode（将PMem作为快速存储层） GPU集群: 8× NVIDIA H100 80GB SXM5 (NVLink 4.0) - 任务1: FDTD光学仿真（8卡并行，单卡处理1/8光学系统） - 任务2: 深度学习辅助像差预测（Physics-Informed Neural Operator） - 显存池: 640GB总显存，支持十亿级网格电磁仿真 存储: - Lustre并行文件系统: 1PB容量，200GB/s聚合带宽 - 节点本地: 15TB NVMe Gen5 (检查点快速写入) 网络: NVIDIA Quantum-2 InfiniBand NDR 400Gbps - 用途: 多节点FDTD并行，反射镜数据实时同步 系统: RHEL 8.6 + Intel oneAPI + NVIDIA HPC SDK
配置逻辑：
-
4TB DRAM + 6TB PMem：EUV光学设计需要迭代数千次，PMem作为非易失性内存可保存中间状态，断电后快速恢复
-
H100 80GB：FDTD（时域有限差分）是显存饥渴型应用，80GB支持5亿网格单元（λ/20分辨率，13.5nm波长）
-
InfiniBand NDR：反射镜热控仿真需多节点耦合（光源-反射镜-工件台），400Gbps确保实时数据交换
3.2 航空发动机数字孪生工作站
应用场景：长江1000A发动机整机气动-结构-热力耦合，单晶叶片寿命预测 计算特征：超大模型（10亿网格CFD）+ 非线性结构（接触/塑性）
yaml
配置代号: AeroEngine-DigitalTwin 定位: 民用航发全系统仿真与优化 核心组件: CPU: AMD Ryzen Threadripper PRO 7995WX (96核192线程, 5.1GHz, 384MB L3) - 优势: 高主频加速非线性收敛，大缓存减少内存访问 内存: 1TB DDR5-4800 ECC REG (12通道) - 需求: 整机CFD（10亿网格）× 5变量 × 8字节 = 40GB/迭代 - 余量: 支持多工况并行（起飞/巡航/降落同时计算） GPU: 2× NVIDIA RTX 6000 Ada 48GB - 用途1: LES湍流可视化（后处理） - 用途2: 代理模型训练（替代部分CFD工况） 存储: - 系统: 2TB PCIe 5.0 NVMe (Windows+Linux双系统) - 项目: 8TB NVMe RAID 0 (发动机各部件模型库) - 归档: 20TB NAS (历史型号数据) 专业卡: Intel X520 万兆网卡 (连接风洞试验数据) 系统: Windows 11 Pro (CAD设计) + VMware ESXi (虚拟化Linux计算节点)3.3 工业设计软件（EDA/CAE）开发工作站
应用场景：自主几何内核开发，稀疏矩阵求解器优化，国产EDA工具链构建 计算特征：编译密集型（C++模板元编程）+ 大规模测试（回归测试）
yaml
配置代号: IndustrialSoftware-Dev 定位: 工业设计软件研发与验证 核心组件: CPU: Intel Core i9-14900KS (24核32线程, 6.2GHz) - 关键: 编译LLVM/GCC等工具链需要极致单核性能 内存: 128GB DDR5-7200 (低延迟CL34) - 用途: 大型C++项目链接（Linking）需大内存 存储: - 系统: 2TB NVMe (系统+开发环境) - 构建: 4TB NVMe (编译缓存，ccache) - 数据: 8TB SATA SSD (测试用例库) GPU: RTX 4080 16GB (显卡测试，CUDA开发) 多系统配置: - 物理机: Ubuntu 22.04 (主开发) - 虚拟机1: Windows 11 (CAD内核测试) - 虚拟机2: CentOS 7 (兼容性测试) - 容器: Docker (CI/CD流水线)3.4 医疗装备精准仿真平台
应用场景：MRI超导磁体设计（静磁场+涡流），手术机器人控制算法验证 计算特征：电磁频域 + 实时控制仿真
yaml
配置代号: MedicalDevice-Precision 定位: 高端医疗装备电磁与控制系统仿真 核心组件: CPU: 2× Xeon W9-3495X (56核112线程, 4.8GHz) 内存: 512GB DDR5-4800 GPU: RTX A6000 48GB (Ansys Maxwell电磁仿真) 实时系统: - 硬件: NI PXIe-8880 (实时控制器) - 软件: RT Linux (PREEMPT_RT内核) - 用途: 手术机器人硬件在环（HIL）仿真 磁屏蔽: 机房需满足MRI仿真环境要求（铁磁屏蔽）3.5 T1000碳纤维多尺度计算集群
应用场景：原丝聚合反应（MD）、碳化工艺（相场）、复合材料性能（RVE） 计算特征：分子动力学（GPU）+ 相场（大内存CPU）+ 宏观FEA
yaml
配置代号: CarbonFiber-Multiscale 定位: 碳纤维全链条多尺度计算 分区1-分子动力学: GPU: 8× RTX 4090 24GB (水冷) 用途: LAMMPS/ReaxFF模拟碳化反应 性能: 单卡可处理50万原子，8卡并行400万原子 分区2-相场/宏观: CPU: 2× EPYC 9654 (96核) 内存: 2TB DDR5 用途: 相场晶粒生长，Abaqus复合材料分析 存储: 20TB NVMe (分子轨迹数据，10TB/模拟)四、国产化替代路径与优化建议
4.1 软件层优化策略
稀疏矩阵求解器（替代PARDISO/MUMPS）：
cpp
// 基于国产申威/飞腾处理器的优化 // 使用OpenMP+MPI混合并行 #include <petsc.h> // 针对SW26010（神威·太湖之光）的从核优化 // 将稀疏矩阵向量乘（SpMV） offload 到从核阵列 void SpMV_SW26010(Mat A, Vec x, Vec y) { // 自定义DSP实现，利用26010的256个从核 }
几何内核（替代Parasolid/ACIS）：
-
基于Open CASCADE（开源）深度定制
-
使用CGAL（计算几何算法库）处理NURBS曲面求交
-
精度问题：双精度浮点（IEEE 754）强制一致，避免布尔运算错误
4.2 硬件层适配建议
| 技术领域 | 国产化硬件选择 | 性能对标 | 注意事项 |
|---|---|---|---|
| EUV光学 | 海光DCU (Z100) | 替代A100 40GB | 需移植CUDA代码至HIP |
| 航发CFD | 飞腾FT-2000+/64 | 替代Xeon Gold | 使用GCC编译，优化OpenMPI |
| EDA | 华为昇腾910B | 替代H100 | 使用MindSpore框架重写算子 |
| 医疗 | 景嘉微JM9系列 | 替代RTX A系列 | 驱动稳定性优先 |
关键建议：
-
混合架构：非敏感环节使用国产CPU/GPU，核心算法保留国际主流硬件
-
容灾备份：建立双栈系统（国产+国际），确保研发连续性
-
精度验证：所有国产替代软件需通过NIST标准测试算例验证
这五项"卡脖子"技术的突破，本质上是"极限仿真能力"的突破。从EUV光刻机纳米级光学系统，到航空发动机单晶叶片，都需要在原子-介观-宏观全尺度上进行多物理场精确模拟。配备正确的算力基础设施——大显存GPU处理电磁/分子动力学，大内存CPU处理结构耦合，高速网络支撑数字孪生——是攻克这些技术堡垒的工程基础。在国产化进程中，硬件性能与软件生态的协同优化将成为决定攻关成败的关键因素。
