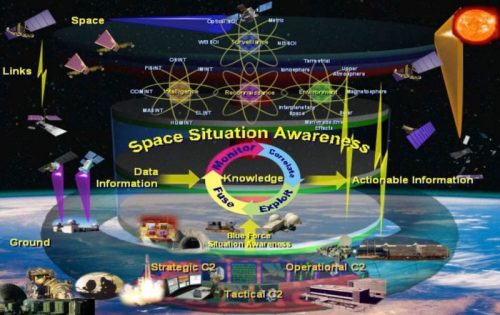

当美国中央司令部（CENTCOM）在"Operation Epic Fury"行动中首次公开点名"Guardians"（太空军官兵）参战时，现代战争的核心逻辑已经悄然转变——胜利不再取决于单件武器的威力，而取决于"发现-决策-打击"闭环的速度。太空军通过SBIRS（天基红外系统）实现秒级导弹预警、通过SATCOM/PNT（卫星通信/定位导航授时）支撑跨域协同，这背后是一套极其复杂的实时指挥控制与情报监视侦察（C4ISR）计算体系。
本文针对空间态势感知、导弹预警与联合作战指挥控制三大核心应用场景，深度解析其计算特点、软件架构与硬件配置方案，为国防科研单位、军工院所构建高性能战术指控系统提供选型参考。
一、应用场景计算特点深度剖析
1. 天基红外导弹预警：纳秒级脉冲检测与微秒级数据融合
计算特征：SBIRS等天基红外预警卫星产生的数据流具有高并发、高实时、高噪声三重特性：
-
数据吞吐量爆炸：单颗卫星红外传感器每秒产生数GB原始图像数据，需在轨实时处理
-
毫秒级目标检测：对导弹尾焰的检测算法需在100ms内完成背景抑制、特征提取与运动轨迹初筛
-
多源异构数据融合：需同步融合红外、雷达、电子侦察（ELINT）等多维传感器数据，涉及海量矩阵运算与卡尔曼滤波跟踪
硬件瓶颈：传统CPU串行处理无法满足实时性要求，必须依赖FPGA/ASIC进行前端信号预处理，配合GPU集群进行深度学习目标识别。
2. 联合空中作战中心（CAOC）空间支援包生成：大规模并行战术规划
计算特征：
-
超大规模图形渲染：全球战场态势可视化涉及百万级实体（卫星、飞机、舰船、地面站）的实时位置计算与3D渲染
-
蒙特卡洛打击评估：对导弹拦截成功率进行数千次蒙特卡洛仿真，需在分钟级内生成最优拦截方案
-
复杂网络通信优化：SATCOM资源调度属于NP难的组合优化问题，需启发式算法与遗传算法求解
硬件瓶颈：内存容量成为首要瓶颈（单一场景态势数据可占满512GB内存），网络延迟直接影响分布式传感器协同精度。
3. 电磁频谱控制与抗干扰：实时频谱监测与认知对抗
计算特征：
-
高带宽信号处理：需对GHz级带宽的电磁频谱进行实时傅里叶变换（FFT）与数字滤波
-
AI驱动的干扰识别：基于深度学习的调制识别（Automatic Modulation Recognition, AMR）需每秒处理万帧IQ数据
-
低延迟闭环控制：从干扰检测到自适应抗干扰参数调整，端到端延迟需<10ms
二、核心软件工具链与系统架构
（一）任务关键软件清单
表格
| 功能层级 | 软件类型 | 代表软件/框架 | 部署节点 |
|---|---|---|---|
| 传感器数据处理 | 红外图像处理 | MATLAB/Simulink + HDL Coder, CUDA Toolkit | 星载/地面预处理节点 |
| 雷达信号处理 | GNU Radio, LabVIEW Communications, CUDA-Radar | 边缘计算设备 | |
| 态势融合与AI推理 | 深度学习框架 | TensorRT（推理优化）, PyTorch/TensorFlow（训练） | GPU服务器 |
| 多源数据融合 | IBM InfoSphere Streams, Apache Flink（流处理） | 数据中心 | |
| 指挥控制决策 | 任务规划 | STK (Systems Tool Kit), OASIS（北约标准） | 指挥工作站 |
| 蒙特卡洛仿真 | AnyLogic, MATLAB Parallel Server | 高性能计算集群 | |
| 可视化与GIS | 战场态势显示 | CesiumJS, ArcGIS Enterprise, Unity 3D/Unreal Engine | 图形工作站 |
| 通信与中间件 | 战术数据链 | DDS (Data Distribution Service), OpenSplice TORNADO | 全军种节点 |
（二）系统安装清单（地面指挥节点标准配置）
操作系统层：
-
服务器：Red Hat Enterprise Linux 8.6/9.0（ hardened kernel，实时补丁PREEMPT_RT）
-
工作站：Windows Server 2022 Data Center（兼容STK等商用软件）+ 双系统 Ubuntu 22.04 LTS（AI开发环境）
-
边缘设备：VxWorks 7（实时操作系统，用于信号处理单元）
数据库与中间件：
-
时空数据库：PostGIS + TimescaleDB（管理卫星轨道与传感器时序数据）
-
内存数据库：Redis Cluster（缓存实时态势数据，延迟<1ms）
-
消息队列：Apache Kafka（传感器数据流总线，吞吐量>100万TPS）
运行时环境：
-
CUDA Toolkit 12.2+（GPU加速必备）
-
Intel oneAPI Base & HPC Toolkit（优化CPU密集型仿真）
-
Docker + Kubernetes（微服务化部署态势感知应用）
三、硬件配置推荐方案
方案A：联合空中作战中心（CAOC）主指控节点——超融合计算平台
定位：承担"Operation Epic Fury"级别的战区级多域态势融合与决策支持，支持500+并发用户实时交互。
| 组件 | 配置规格 | 技术 rationale |
|---|---|---|
| 计算节点 | 4× AMD EPYC 9654（96核，3.7GHz）或 Intel Xeon Platinum 8490H（60核） | 高核心数支撑多线程蒙特卡洛仿真与海量并发连接 |
| 加速卡 | 8× NVIDIA H100 80GB SXM5 | Tensor Core加速深度学习推理，NVLink互联保障卡间通信带宽900GB/s |
| 内存 | 4TB DDR5-4800 ECC（32×128GB） | 驻留全球战场全要素态势数据（卫星、部队、气象、电磁环境） |
| 系统盘 | 2× 3.84TB U.2 NVMe SSD（RAID 1） | 操作系统与核心数据库快速启动 |
| 数据存储 | 100TB+ NVMe-oF全闪存阵列（单盘延迟<100μs，IOPS>200万） | 存储原始传感器数据与历史轨迹回放数据 |
| 网络 | 2× 200Gbps InfiniBand HDR（计算网络）+ 2× 100GbE RoCE v2（业务网络） | RDMA技术支持零拷贝数据传输，满足实时态势同步 |
| 图形工作站 | 双路Xeon W7-3465X + 4× RTX 6000 Ada 48GB | 支撑8K分辨率全球态势大屏渲染与VR战术推演 |
软件优化要点：
-
启用Intel VT-d/AMD-Vi虚拟化直通，将GPU直接分配给虚拟机中的推理服务
-
配置HugePages（2MB/1GB页面），减少TLB miss，提升内存访问速度
-
部署Kubernetes GPU Operator，实现AI推理容器的弹性伸缩
方案B：机动式战术指挥方舱——边缘计算强化工作站
定位：师/旅级前沿指挥所，如文中提到的乌代德基地CAOC机动单元，需满足加固、便携、低延迟要求。
| 组件 | 配置规格 | 选型逻辑 |
|---|---|---|
| CPU | AMD Ryzen Threadripper PRO 7985WX（64核，5.1GHz） | 单核高频保障实时响应，多核并行处理本地传感器数据 |
| GPU | 2× NVIDIA RTX 5000 Ada 32GB | 本地AI推理（目标识别、威胁评估），支持ECC显存防误码 |
| 内存 | 512GB DDR5-5600 ECC | 缓存战区局部高分辨率态势（100km×100km范围，米级精度） |
| 存储 | 8TB NVMe SSD（4×2TB，RAID 0）+ 20TB RAID 5数据盘 | 高速缓存卫星过境数据，本地存储72小时原始情报 |
| 网络 | 双万兆光纤（接入战术数据链）+ 卫星通信调制解调器 | 冗余链路保障与上级CAOC的连通性 |
| 显示 | 6× 4K@144Hz显示器（经加固处理） | 多屏显示态势图、通信链、情报分析界面 |
| 电源 | 在线式UPS（10kVA，30分钟续航）+ 静音散热（<45dB） | 野战环境适应性 |
环境适应性：
-
通过MIL-STD-810G军标测试（震动、冲击、宽温-20℃~55℃）
-
电磁屏蔽机箱，满足GJB 151B电磁兼容要求
方案C：天基信号预处理单元——FPGA异构加速平台
定位：模拟SBIRS卫星载荷或地面接收站的前端信号处理，执行实时红外图像去噪、特征提取。
| 组件 | 配置规格 |
|---|---|
| FPGA加速卡 | Xilinx Alveo U55C / Intel Stratix 10 MX（带HBM2e高带宽存储） |
| 协处理器 | NVIDIA Jetson AGX Orin（边缘AI，用于在轨初步筛选） |
| 数据接口 | 100Gbps CXP光纤接口（接入传感器原始数据流） |
| 实时性 | 端到端处理延迟<50ms（从传感器数据采集到目标航迹输出） |
四、关键技术优化建议
-
实时性保障：在Linux内核中启用
PREEMPT_RT实时补丁，将关键进程绑定（CPU affinity）到独立物理核心，避免上下文切换抖动。 -
数据流优化：采用零拷贝（Zero-Copy）技术，传感器数据通过DMA直接写入GPU显存，绕过CPU内存拷贝，降低延迟30%以上。
-
异构计算调度：使用OpenCL或oneAPI编程模型，实现CPU+FPGA+GPU的协同计算——FPGA处理原始数据滤波，GPU执行深度学习推理，CPU负责业务逻辑与决策。
-
冗余与容灾：关键节点采用双机热备（如STK License Server、数据库主从复制），确保在遭受网络攻击或硬件故障时，秒级切换至备用系统。
五、总结
从"Operation Epic Fury"行动可见，现代太空作战的本质是算力与时间的赛跑。当SBIRS将导弹预警时间从分钟级压缩到秒级，当CAOC在数秒内生成空间支援包，支撑这些能力的并非单一武器，而是由高性能计算、低延迟网络与智能算法构成的C4ISR体系。
对于承担国防科研任务的单位，构建此类系统需遵循"边缘轻量化、中心超融合、网络高可靠"的架构原则：前端依赖FPGA/GPU异构计算实现实时信号处理，后端依托大内存、高并行服务器完成全局态势融合，网络层通过InfiniBand/RoCE保障数据零延迟流转。唯有硬件基础设施与软件算法协同优化，方能在未来战场中实现"先敌发现、先敌决策、先敌打击"的作战目标。
如需针对特定应用场景（如卫星图像智能解译、电子对抗仿真、战术通信网络规划）的详细配置清单，可进一步提供需求细节，我们将输出定制化硬件方案。
