航空航天图形工作站经典应用-图形设计篇2014
时间：2014-05-09 11:23:00
来源：UltraLAB图形工作站方案网站
人气：20987
作者：admin
航空航天系统是一个典型的集“高大上”精尖技术于一体的庞大、复杂的行业，相关未来的产品，涉及到总体设计、气动、结构、强度、振动、液压、燃油、环控、救生、电子、电气、仪表、雷达、材料、可靠性研究和信息处理等众多专业技术范畴，西安太阳机电工程有限公司专注于图形工作站应用，从航空航天业的众多应用中去粗取精进行归纳分类，结合当今最先进图形工作站计算架构，给出各个主流应用软件所需要的最佳图形工作站硬件配置方案，下面是本方案主要内容：
(一) 三维图形设计(CAD)工作站应用
1.1 CAD/CAM设计工作站硬件配置方案
1.2 虚拟装配与可视化工作站硬件配置方案
1.3 逆向工程工作站硬件配置方案
(二) CAE仿真模拟计算应用
2.1结构仿真模拟工作站硬件配置推荐
2.2空气动力仿真模拟计算硬件配置推荐
2.3 风洞模拟超级图形工作站/分布式集群多用配置推荐
(三) 电子系统设计与仿真计算(EDA)工作站应用
3.1电子系统设计工作站硬件配置推荐
3.2电磁场仿真模拟工作站硬件配置推荐
(四) 实时视景仿真/可视化应用
4.1实时主控工作站硬件配置推荐
4.2仪表实时显示计算机配置方案
4.3 视景仿真硬件配置方案
（1）基于工作站配置方案
（2）基于分布式图形服务器超高分辨率可视化方案
(五) 图像处理应用
5.1 基于CPU计算架构的工作站配置方案
5.2 基于CPU+GPU计算架构的工作站配置方案
本文主要介绍---图形设计硬件配置篇
一.航空航天三维设计工作站应用解决方案
航空航天图形设计方面应用主要涉及：三维模型CAD、虚拟装配或可视化、逆向工程应用，下面主要针对三个典型应用给出最新高端的图形工作站配置规格

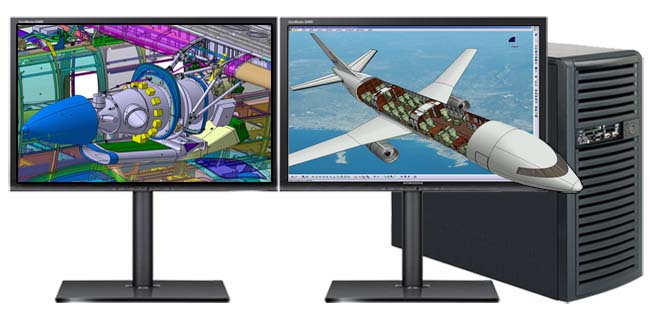

1.1 高精度三维CAD工作站硬件配置方案
这类应用主要涉及产品风格和外型设计、机械设计、设备与系统工程、管理数字样机、机械加工、分析等方面；
典型使用软件：CATIA V5/V6、Siments UG、PTC Creo等三维CAD软件；AAA、Piano、导弹总体设计软件等；
操作系统：Window 7/8，linux 64位;
设计模型特点：配件数量庞大，三维模型复杂；
对硬件配置要求：极高频率的CPU处理器、内存高带宽、硬盘高IOPS、超高端图形处理与加速。
参考配置：
|
类别
|
三维CAD高速型
|
三维CAD极速型
|
|
产品型号
|
XASUN V330 14216-S25T1AD
|
XASUN V330 14232-S12PAE
|
|
CPU
|
Intel Haswell i7
|
Intel Haswell i7
|
|
(4核4.2GHz)
|
(4核4.2GHz)
|
|
|
内存
|
16GB DDR3-2400
|
32GB DDR3-2400
|
|
显卡
|
Quadro K5000
|
Quadro K6000
|
|
系统盘
|
2*512GB SSD企业级
|
256GB SSD企业级
|
|
数据盘
|
1TB SATA企业级
|
800GB PCIE-SSD企业级闪电盘
|
|
平台
|
XASUN S126PT01P9S
|
XASUN S126PT01P9S
|
|
电源
|
900w
|
900w
|
|
显示器
|
双27”图显
|
双32”图显
|
|
技术规格
|
||
|
CPU
|
1344亿次/秒
|
1344亿次/秒
|
|
内存带宽
|
37.5GB/s
|
37.5GB/s
|
|
显卡
|
|
|
|
像素填充率
|
22.59GTs
|
43.2GTs
|
|
显存带宽
|
172.8GB/s
|
288GB/s
|
|
流处理器
|
1536个
|
2880个
|
|
系统盘读
|
550MB/s
|
550MB/s
|
|
数据盘写
|
500MB/s
|
3.5GB/s
|
|
显示器
|
|
|
|
分辨率
|
双2560*1440
|
双3840*2160
|
|
色彩
|
16.7M
|
10亿
|
|
亮度
|
300cd/m2
|
300cd/m2
|
|
响应时间
|
6ms
|
6ms
|
|
报价
|
¥69,999元
|
¥198,000元
|

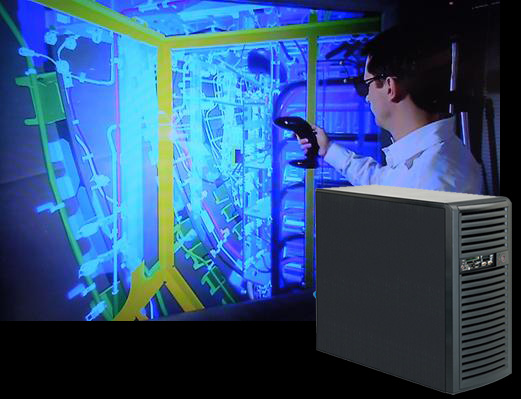

1.2 大型虚拟装配、可视化图形工作站硬件配置方案
航空航天制造中，产品装配占用了超过40%以上的生产费用，是作为一种耗资巨大、变量参数多、系统复杂的工程，保证其安全、可靠是设备研发设计时必须考虑的因素，虚拟装配/三维模型可视化技术如今已广泛应用到航空航天；
典型使用软件：Siments UG、PTC Creo、3D VIA等;
主要操作系统：Window 7/8，linux 64位
设计模型特点：模型结构复杂，图形实时渲染量大
对硬件配置要求：实时流畅生成三维模型和场景，对CPU处理器频率要求高、对图形生成具有极高处理能力，内存带宽高、硬盘IOPS、图卡处理速度、支持3D立体显示。
参考配置：
|
类别
|
虚拟装配高速型
|
虚拟装配极速型
|
|
产品型号
|
XASUN V330 14216-S25T1AD
|
XASUN V330 14232-S12PAE
|
|
CPU
|
Intel Haswell i7
|
Intel Haswell i7
|
|
(4核4.2GHz)
|
(4核4.2GHz)
|
|
|
内存
|
16GB DDR3-2400
|
32GB DDR3-2400
|
|
显卡
|
ATI Firepro W9000
|
ATI Firepro W9100
|
|
系统盘
|
2*512GB SSD企业级
|
256GB SSD企业级
|
|
数据盘
|
1TB SATA企业级
|
1TB PCIE-SSD企业级闪电盘
|
|
平台
|
XASUN S126PT01P9S
|
XASUN S126PT01P9S
|
|
电源
|
900w
|
900w
|
|
显示器
|
|
|
|
技术规格
|
||
|
CPU
|
1344亿次/秒
|
1344亿次/秒
|
|
内存带宽
|
37.5GB/s
|
37.5GB/s
|
|
显卡
|
|
|
|
像素填充率
|
31.2GTs
|
59.52GTs
|
|
显存带宽
|
264GB/s
|
320GB/s
|
|
流处理器
|
2048个
|
2816个
|
|
系统盘读
|
550MB/s
|
550MB/s
|
|
数据盘写
|
500MB/s
|
3.5GB/s
|
|
显示器
|
|
|
|
分辨率
|
|
|
|
色彩
|
|
|
|
亮度
|
|
|
|
响应时间
|
|
|
|
报价
|
¥77,770元
|
¥108,000元
|

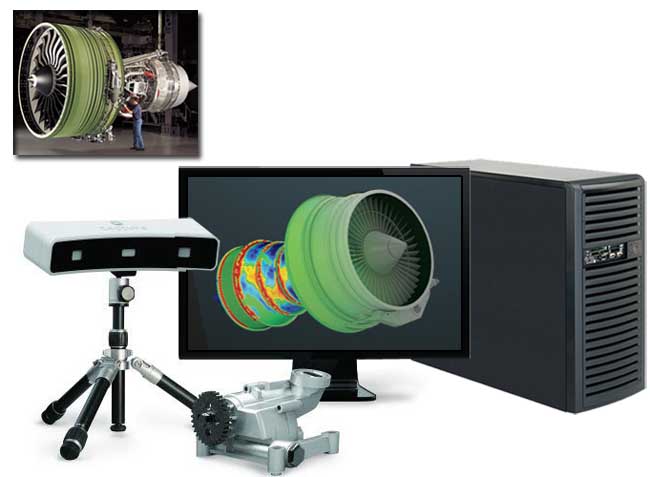

1.3 逆向工程图形工作站硬件配置方案
逆向工程是对现有的产品实物用激光扫描和点采集手段，获取产品的三维数据和空间几何形状，把获取的数据通过计算机专业设计软件设计成图纸，用于生产制造的过程；
典型使用软件：Geomagic Studio、ImageWare、CopyCAD、RapidForm等；
主要操作系统：Window 7/8，linux 64位
被处理模型特点：被扫描的模型数据量庞大、精度高；
对硬件配置要求：极高频率的CPU处理器、内存带宽、硬盘IOPS、图卡处理速度，保证三维激光扫描仪对模型重建过程中大数据量处理过程中，数据读取、数据处理及三维显示等方面强劲响应速度
参考配置：
|
类别
|
逆向工程高速型
|
逆向工程极速型
|
|
产品型号
|
XASUN V330 14216-S25T1AD
|
XASUN V330 14232-S12PAE
|
|
CPU
|
Intel Haswell i7
|
Intel Haswell i7
|
|
(4核4.2GHz)
|
(4核4.2GHz)
|
|
|
内存
|
16GB DDR3-2400
|
32GB DDR3-2400
|
|
显卡
|
Quadro K5000
|
Quadro K6000
|
|
系统盘
|
2*512GB SSD企业级
|
256GB SSD企业级
|
|
数据盘
|
1TB SATA企业级
|
400GB PCIE-SSD企业级闪电盘
|
|
平台
|
XASUN S126PT01P9S
|
XASUN S126PT01P9S
|
|
电源
|
900w
|
900w
|
|
显示器
|
27”图显
|
27”图显
|
|
技术规格
|
||
|
CPU
|
1344亿次/秒
|
1344亿次/秒
|
|
内存带宽
|
37.5GB/s
|
37.5GB/s
|
|
显卡
|
|
|
|
像素填充率
|
22.59GTs
|
43.2GTs
|
|
显存带宽
|
172.8GB/s
|
288GB/s
|
|
流处理器
|
1536个
|
2880个
|
|
系统盘读
|
550MB/s
|
550MB/s
|
|
数据盘写
|
500MB/s
|
3.5GB/s
|
|
显示器
|
|
|
|
分辨率
|
2560*1440
|
2560*1440
|
|
色彩
|
16.7M
|
10亿
|
|
亮度
|
300cd/m2
|
300cd/m2
|
|
响应时间
|
6ms
|
6ms
|
|
报价
|
¥61,000元
|
¥99,990元
|
UltraLAB V330、V460、V570系列图形工作站，该机型拥有最先进、极限频率的处理器与超高端图形处理、图形加速技术、超高速读写技术、立体显示等技术于一体, 提供前所未有的工作站硬件性能；满足复杂、超大规模数据的航空航天三维模型设计、建模、三维高精度立体图形可视化/虚拟装配、三维测量与逆向工程等精准应用，总之，UltraLAB V系列工作站是当之无愧的图形处理速度之王。
